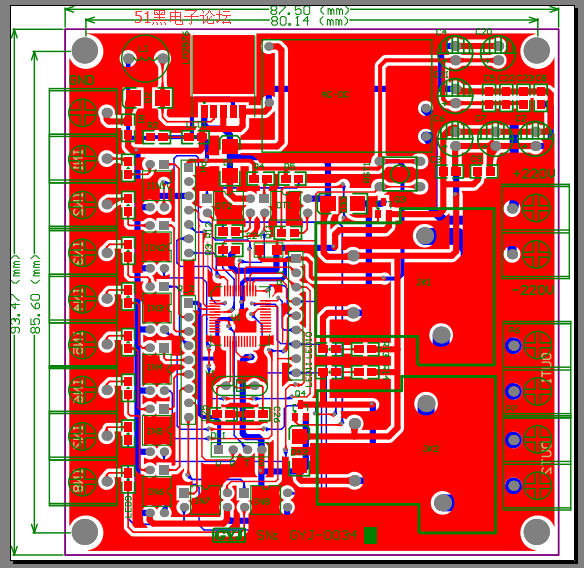

【简要说明】 一、尺寸：长88mmX宽93mmX高35mm

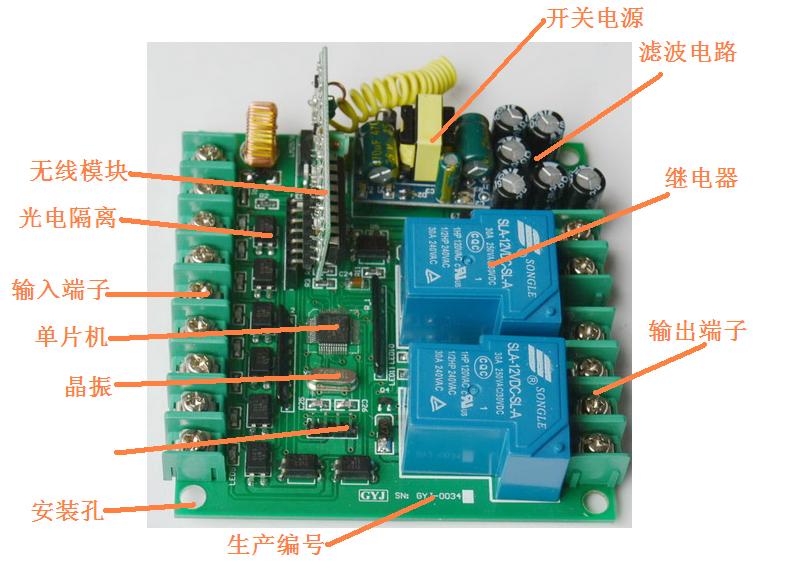

二、 主要芯片：单片机、315M遥控、继电器、光耦
三、 工作电压：交流220V，另有直流12V和24V 可选。功耗小于3W
四、 特点：1、具有输出电压指示灯。
2、具有输入输出指示灯。
3、采用螺旋压接端子。
4、强大的滤波电路。

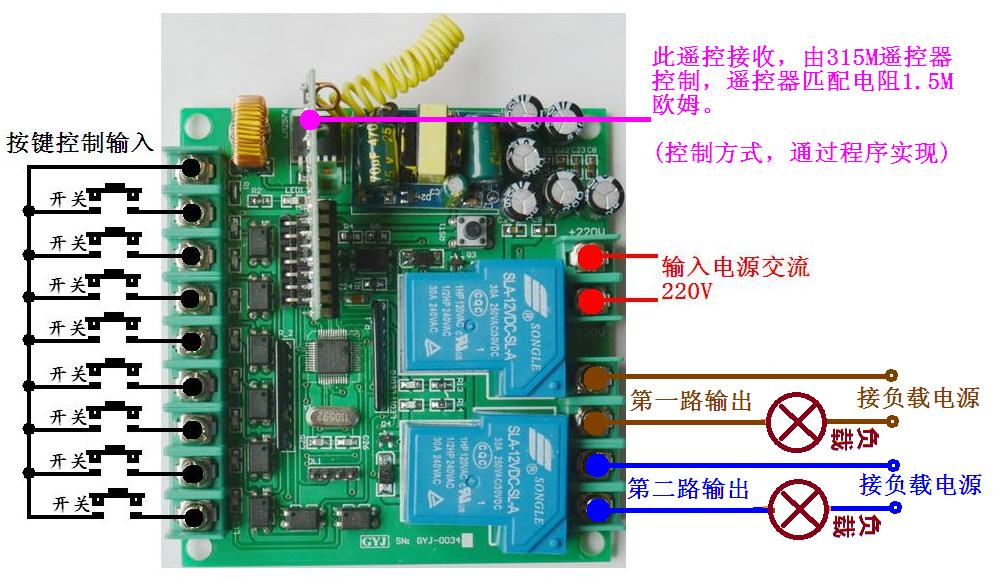

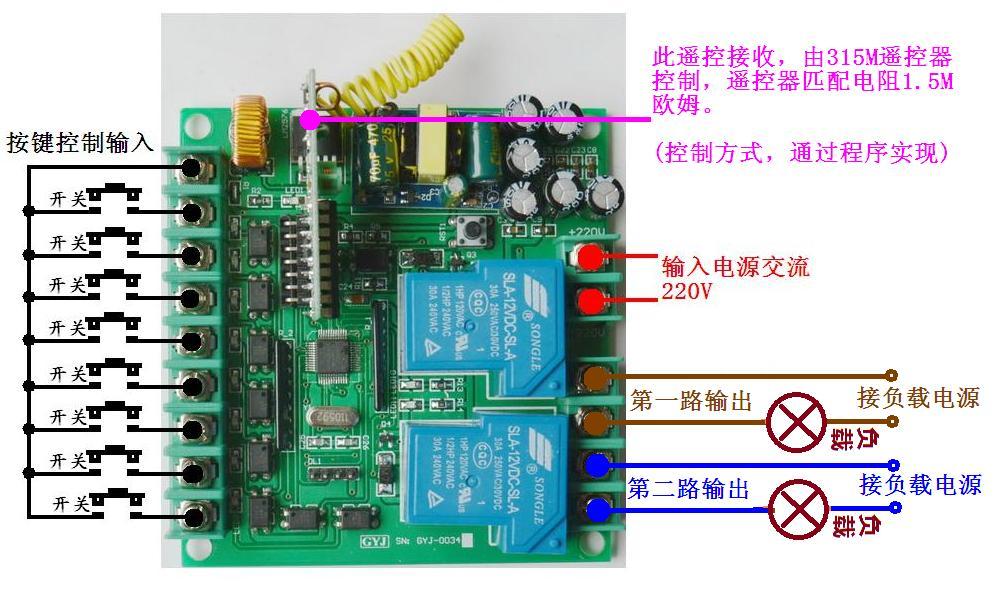

5、具有遥控功能，可接315M四键遥控器。
6、具有上电复位和手动复位功能
7、具有完善的保护电路：续流保护、光耦隔离等
8、两路30A开关量继电器输出

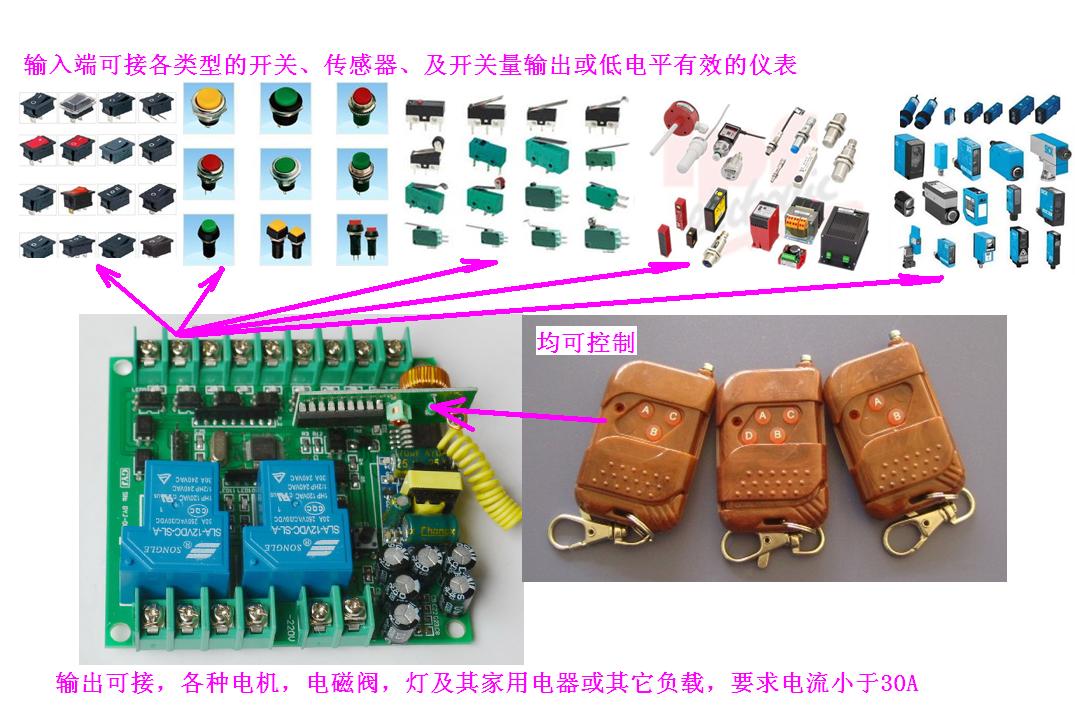

9、八路低电平信号有效的带光隔离信号输入端 10、可以自由编程，提供参考程序
11、继电器所有触点全部输出 12、遥控功能可以通过编程实现任意控制
13、工作稳定可靠。 14、工作温度范围-40℃~+70℃ 15、工作湿度 40% ~ 80%RH
1~4KW两项电机端子带限位自锁正反转控制单片机源程序如下:
- /********************************************************************
- 汇诚科技
- 实现功能:端子接通继电器吸合，当碰到正转限位开关时继电器断开，只能反转，当碰到反转限位开关时只能正传。
- 使用芯片：STC12C5A60S2系列
- 晶振：11.0592MHZ
- 波特率：9600
- 编译环境：Keil
- 作者：zhangxinchunleo
- 【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
- 程序说明：
- 两路输入对应两路输出，端子接通继电器吸合，当碰到正转限位开关时继电器断开，只能反转，当碰到反转限位开关时只能正传。
- *********************************************************************/
- /********************************************************************/
- #include<STC12C5A60S2.h> //库文件
- #define uchar unsigned char//宏定义无符号字符型
- #define uint unsigned int //宏定义无符号整型
- /********************************************************************
- 引脚定义
- *********************************************************************/
- sbit IN1=P0^0;
- sbit IN2=P0^1;
- sbit IN3=P0^2;
- sbit IN4=P0^3;
- sbit OUT1=P1^0;
- sbit OUT2=P1^1;
- /********************************************************************
- 初始定义
- *********************************************************************/
- uchar i;
- uchar k=200;
- uchar j=0;
- uchar n=0;
- /********************************************************************
- 延时函数
- *********************************************************************/
- void delay(uint z)
- {
- uint x,y;
- for(x=z;x>0;x--)
- for(y=110;y>0;y--);
- }
- /********************************************************************
- 主函数
- *********************************************************************/
- void main()
- {
-
- P0=P1=P2=P3=0xff;
- while(1)
- {
-
- if((IN1==0)&&(j==0)&&(OUT2==1)){delay(k);if(IN1==0){delay(k);OUT1=0;}}
- ……………………
- …………限于本文篇幅 余下代码请从51黑下载附件…………
所有资料51hei提供下载:

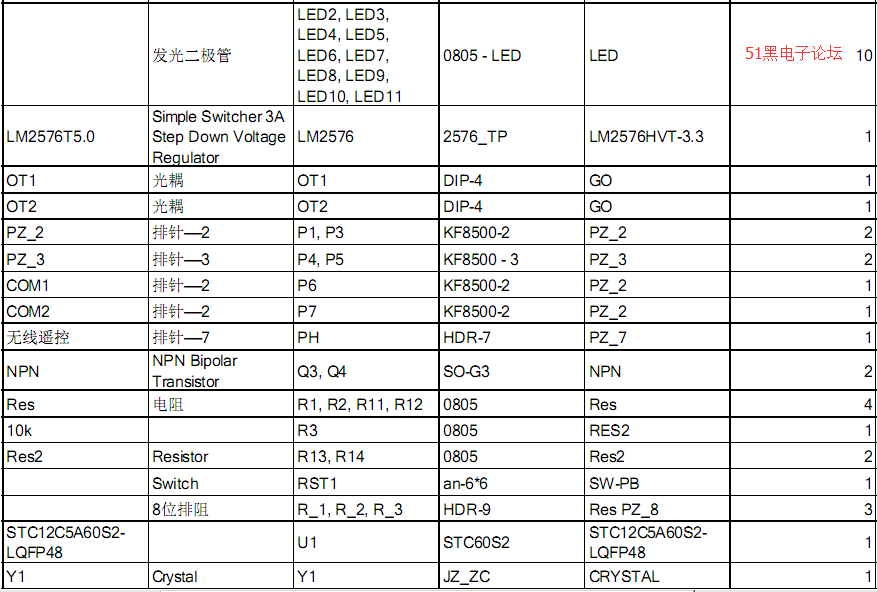

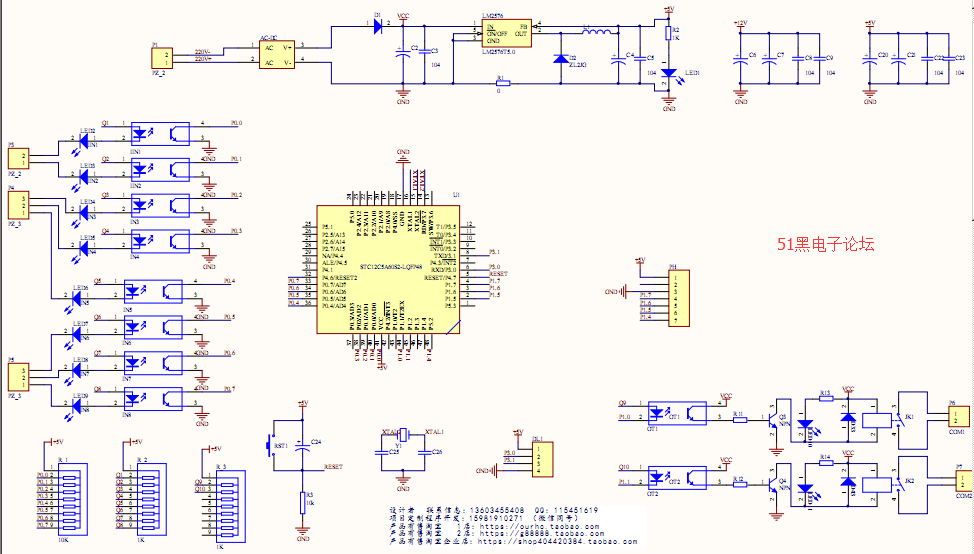

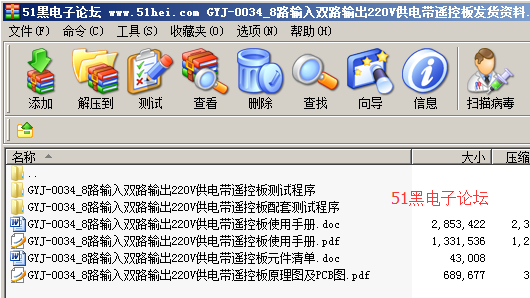

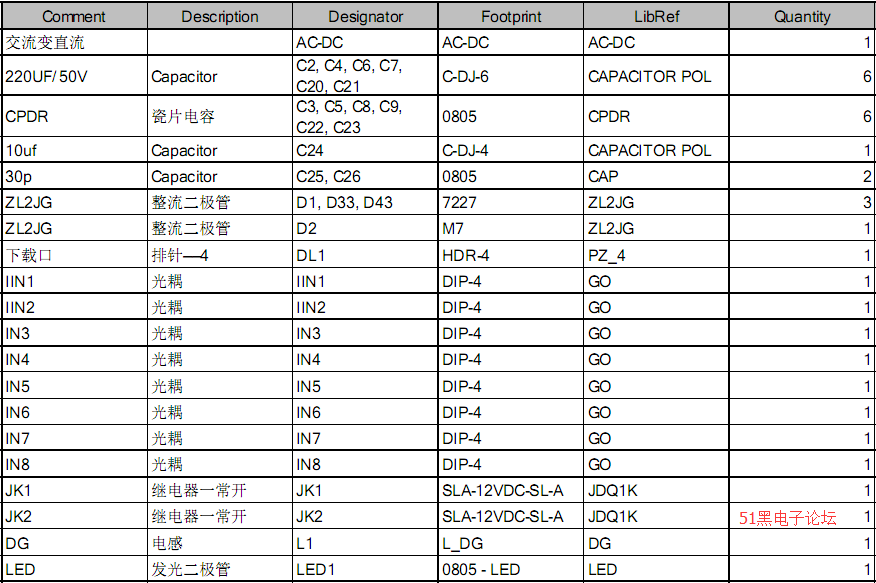

GYJ-0034_8路输入双路输出220V供电带遥控板发货资料.rar
(3.89 MB, 下载次数: 30)
|
