TP4100/TP4101,1000mA/500mA 充电放电保护IC描述
TP4100/TP4101 是一款完整的单节锂离子电池充电管理、放电保护芯片，首创 5V 电源正负极反接保护，带电池正负极反接保护，兼容大小 3mA-1000mA 充电电流。其采 用恒定电流/恒定电压线性控制，薄型 DFN 与 TSOT 封装与较少的外部元件数目使其成 为便携式产品应用的理想选择。
由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件 下对芯片温度加以限制。芯片带有电源电压功率自适应功能，可直接从 USB 或太阳能取 电。充满电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到 4.2V 之后，充电电流降至设定值 1/10，TP4100 将自动终止充电。
TP4100 的放电管理包含了欠压保护、过充保护、输出短路保护、输出过流保护、 芯片过温保护以及多种保护后的延时自激活恢复，其他特点包括充电电流监控器、欠压 闭锁、自动再充电和两个用于指示充电状态引脚（TP4101 有一个充电指示状态引脚）。 TP4100 采用 8 引脚 DFN3*3 封装，充电电流范围 3mA-1000mA。TP4101 采用 6 引脚 TSOT23 封装，充电电流范围 3mA-600mA。
特点
·首创 5V 电源反接保护；
·兼容大小 3mA-1000mA 的可编程充电电流；
·锂电池正负极反接保护；
·涓流-恒定电流-恒定电压三段式充电；
·充电模式电源功率自适应；
·精度达到±1%的 4.2V 预设充电电压；
·最高输入可达8V；
·20%恒流预充电；
·C/10充电终止；
·充电待机模式下的电源电流 80uA，
·放电模式下 BAT 待机电流 4uA；
·电池2.6V欠压保护停机，充电自恢复；
·过充保护，输出短路保护，输出过流保护；
·保护后，8秒后自恢复；
·两种薄型封装可供选择 DFN3*3-8/TSOT23-6。
绝对最大额定值
·输入电源电压（VCC）：-5.5V～9V ·PROG：-0.3V～V CC +0.3V
·BAT：-4.2V～9V
·CHRG：-0.3V～9V
·BAT 短路持续时间：连续
·BAT 引脚电流：1200mA
·PROG 引脚电流：1500uA
·最大结温：145℃
·工作环境温度范围：-40℃～85℃
·贮存温度范围：-65℃～125℃
·引脚温度（焊接时间 10 秒）：260℃
应用
·微型锂电池设备
·可穿戴、高集成度锂电池设备 ·锂电池便携设备等

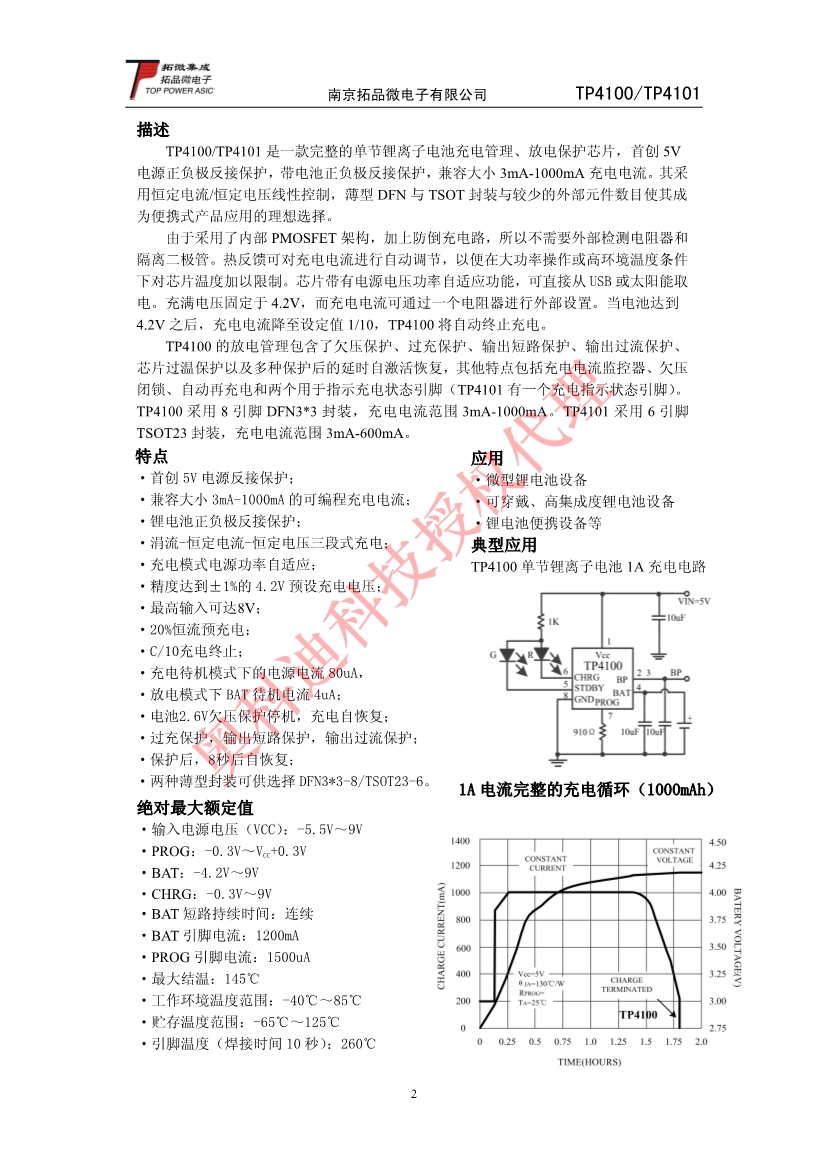

典型应用
|
|
