毕业卡片PCB工程文件设计 Gerber格式

[复制链接]
跳转到指定楼层
楼主
     现在PCB超实惠了的。想到以前100多打的10块电路板,心都痛了。而且板出了点小毛病,只能废板闲置在那里。趁着这阵东风,迅速学习一下。而且最近比较火的EDA绘图软件,抽时间学习了一下。

    现在来分享一下心得,功能挺完善的,缺点也不少,可能用Altium Designer用久了吧。怎么说呢?可能个人偏僻,对那页面不太习惯,不是我不会改它的颜色哈,是没有我喜欢的颜色。但它的一个功能我特别喜欢的,就是它转图片的能力太强的,而且还可以调节,不想ad那样,又慢又难看,而且还要bmp格式的。
下面来看看我的作品吧!!!

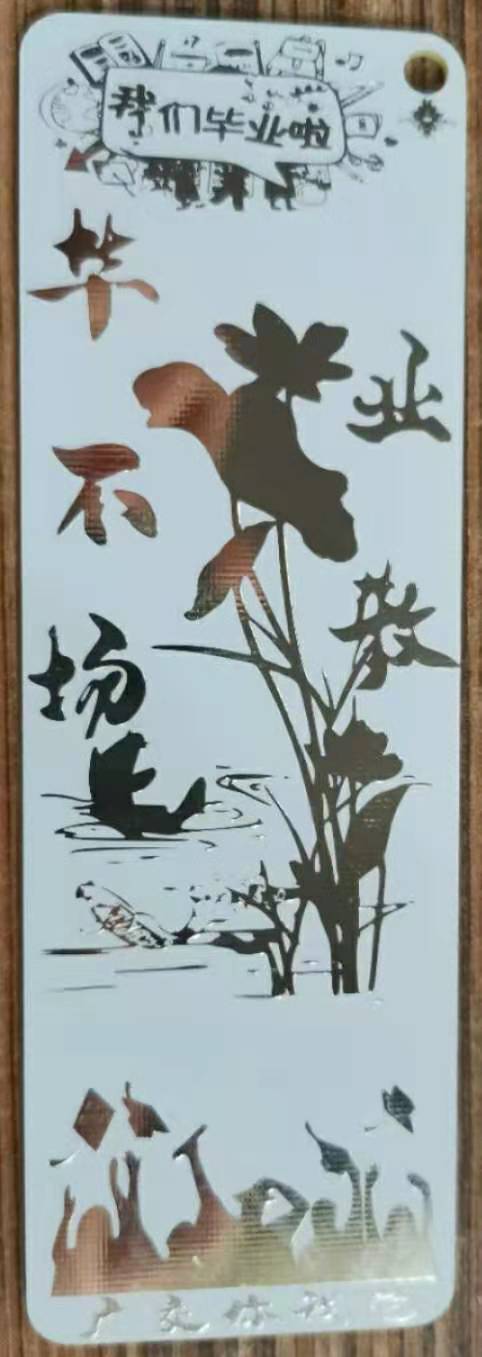

就上传正面给你们看咯,反面拿来吊一下你们的胃口。
喜欢的画可以直接下载资料进行打样哦

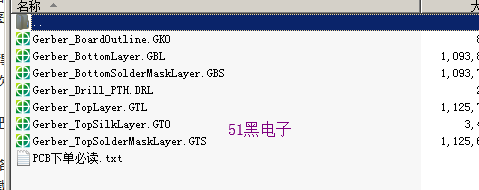

Gerber_pcb卡片_20191217165846.zip

1.17 MB, 下载次数: 4, 下载积分: 黑币 -5
