为什么在MCU IO口加一个电源?

ID:590194 · 发表于 2020-8-20 08:58

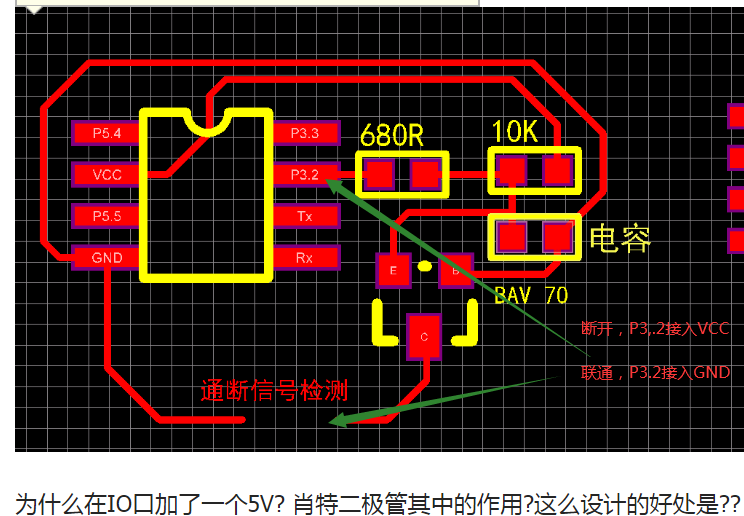

为什么在IO口加了一个5V? 肖特二极管其中的作用?这么设计的好处是??

如果直接加一个NMOS会不会有屏蔽效果?
这2个信号能连载一个开关里吗?

ID:590194 · 发表于 2020-8-20 10:16

有人能解答一下吗

ID:748096 · 发表于 2020-8-20 11:10

原理图发出来大家分析一下

ID:592807 · 发表于 2020-8-20 16:11

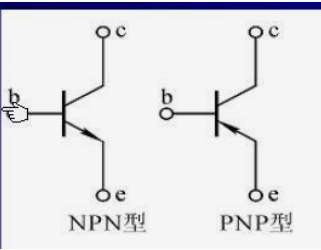

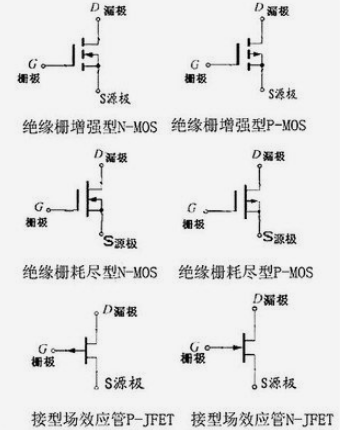

首先C B E 是三极管的管脚标号， G D S 才是MOS管的管脚标号。原理就是当你信号导通时，MOS管G极接地，D S导通，D S同时接到地线，顺带将P3.2下拉到GND，信号不导通时MOS处于高祖太不导通，P3.2被5V电压拉高。
也就是当你信号导通时P3.2脚电压为GND,未导通时电压为5V

ID:590194 · 发表于 2020-8-20 22:01

黄youhui 发表于 2020-8-20 16:11
首先C B E 是三极管的管脚标号， G D S 才是MOS管的管脚标号。原理就是当你信号导通时，MOS管G极接地，D S ...

左图那个不是nmos 是 bav70 看了下应该是为了稳定吧然后右边的图有隔离电路的作用吗
