STM32-LQFP100芯片最小系统测试板PCB工程 （STM32F103VxT6)

[复制链接]
跳转到指定楼层
楼主
ID:809628 发表于 2020-11-21 15:03 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
  由于公司正在设计100脚ARM芯片，以STM32F103VB为原型设计一块最小系统测试板。  前期可以使用测试板测试ST芯片，后期需要测试自己的芯片，板子纯净无过多外设干扰，在此与大家分享。

  电源芯片使用ME6211-3.3V. 焊接时可将两侧排针向下，再绘制底板进行对接，方便实用。

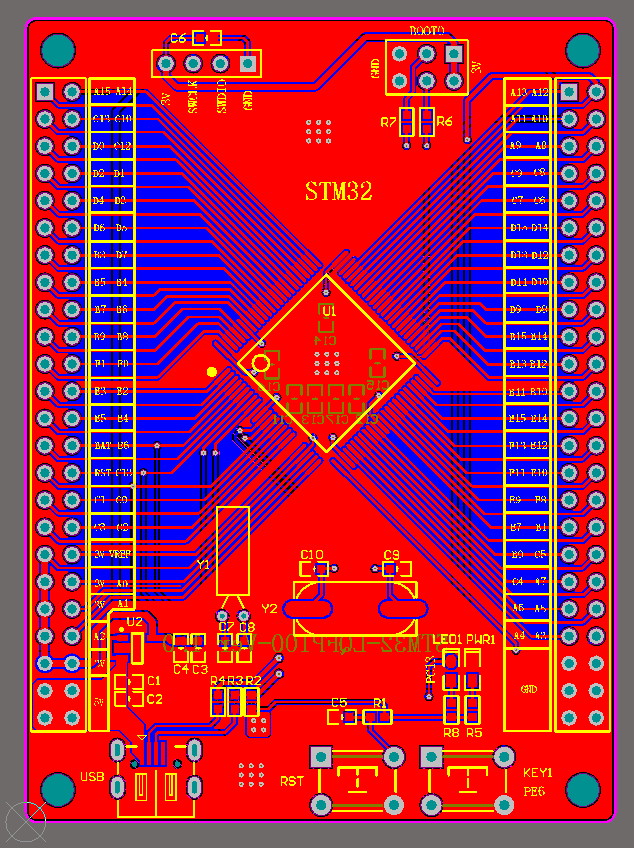

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)


全部资料51hei下载地址：
STM32-LQFP100.rar (10.97 MB, 下载次数: 47)

评分

参与人数 1黑币 +50 收起 理由
admin + 50 共享资料的黑币奖励！

查看全部评分

分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏1 分享淘帖 顶顶 踩踩
回复

使用道具 举报

沙发
ID:809628 发表于 2020-12-1 17:01 | 只看该作者
已经打板测试，目前未发现问题
