51单片机5110液晶显示屏实现时间温度串口发送（附Proteus仿真程序）

[复制链接]
跳转到指定楼层
楼主
ID:64696 发表于 2020-11-30 10:27 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
制作出来的实物图如下：

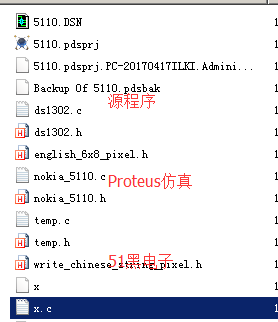

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

单片机源程序如下:
  1. /**
  2. P2.7置低电平时，开机接入串口，自动进入时间设置界面
  3. 每秒钟自动检测温度一次，并在LCD上显示
  4. 每分钟自动刷新日期、时间、温度，在LCD上显示，并在串口中输出（方便电脑读取）

  6. */


  9. #include <stdio.h>
  10. //#include <AT89X51.H>
  11. #include<reg51.h>
  12. #include"ds1302.h"
  13. #include"temp.h"
  14. #include <nokia_5110.h>


  17. //***********************************
  18. #define                delay_time        25767

  20. sbit SETTIME = P2^7;        //为0时，开机进入设置时间界面
  21. uchar TIME[7];
  22. char word2[10];

  24. //毫秒级延时函数
  25. void delay(unsigned int x)
  26. {
  27.         unsigned char i;
  28.         while(x--)
  29.         {
  30.                 for(i = 0;i < 120;i++);
  31.         }
  32. }

  34. char* tempDisplay(int temp)          //lcd显示
  35. {
  36.
  37.          unsigned char datas[5]; //定义数组
  38.         float tp;
  39.         unsigned char ReturnTemp[9],x;
  40.         if(temp< 0)                                //当温度值为负数
  41.           {

  43.                 ReturnTemp[0]='-';
  44.                 //因为读取的温度是实际温度的补码，所以减1，再取反求出原码
  45.                 temp=temp-1;
  46.                 temp=~temp;
  47.                 tp=temp;
  48.                 temp=tp*0.0625*100+0.5;
  49.                 //留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点
  50.                 //后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就
  51.                 //算由?.5，还是在小数点后面。

  53.           }
  54.          else
  55.           {
  56. //                  LcdWriteCom(0x80);                //写地址 80表示初始地址
  57. //            LcdWriteData('+');                 //显示正
  58.                 ReturnTemp[0]='+';
  59.                 tp=temp;//因为数据处理有小数点所以将温度赋给一个浮点型变量
  60.                 //如果温度是正的那么，那么正数的原码就是补码它本身
  61.                 temp=tp*0.0625*100+0.5;
  62.                 //留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点
  63.                 //后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就
  64.                 //算加上0.5，还是在小数点后面。
  65.         }
  66.         datas[0] = temp / 10000;
  67.         datas[1] = temp % 10000 / 1000;
  68.         datas[2] = temp % 1000 / 100;
  69.         datas[3] = temp % 100 / 10;
  70.         datas[4] = temp % 10;

  72. //        LcdWriteCom(0x82);                  //写地址 80表示初始地址
  73. //        LcdWriteData('0'+datas[0]); //百位
  74. //        ReturnTemp[1]=datas[0]+48;
  75.         if(datas[0]!=0)
  76.         {
  77.         ReturnTemp[1]=48+datas[0];
  78.         x=1;
  79.         } else {
  80.         x=0;
  81.         }
  82.         //putchar(ReturnTemp[1]);
  83. //        LcdWriteCom(0x83);                 //写地址 80表示初始地址
  84. //        LcdWriteData('0'+datas[1]); //十位
  85.         if(( datas[1])!=0)
  86.         {
  87.         ReturnTemp[1+x]=datas[1]+48;
  88.         x=x+1;
  89.         } else {
  90.                 if(x!=0)
  91.                 {
  92.                         ReturnTemp[1+x]='0';
  93.                         x=x+1;
  94.                 }
  95.         }

  97. //        LcdWriteCom(0x84);                //写地址 80表示初始地址
  98. //        LcdWriteData('0'+datas[2]); //个位
  99.         ReturnTemp[1+x]='0'+datas[2];
  100. //        putchar(ReturnTemp[1+x]);
  101. //        LcdWriteCom(0x85);                //写地址 80表示初始地址
  102. //        LcdWriteData('.');                 //显示 ‘.’
  103.         ReturnTemp[2+x]='.';

  105. //        LcdWriteCom(0x86);                 //写地址 80表示初始地址
  106. //        LcdWriteData('0'+datas[3]); //显示小数点
  107.         ReturnTemp[3+x]=48+datas[3];
  108. //        putchar(ReturnTemp[3+x]);
  109. //        LcdWriteCom(0x87);                 //写地址 80表示初始地址
  110. //        LcdWriteData('0'+datas[4]); //显示小数点
  111.         ReturnTemp[4+x]=datas[4]+48;
  112.         ReturnTemp[5+x]='C';
  113.         ReturnTemp[6+x]='\0';
  114. //        printf("\n xx %s\n",ReturnTemp);
  115.         return ReturnTemp;

  117. }


  120. //设置日期，格式为: setdate 2015-2-21, 可以省略0
  121. int setdate()
  122. {
  123.         char year[5],month[3],day[3],i,
  124.                  y,m,d;                                                                   //y存放年，m存放月, d存放日
  125.         for(i=0;i<4;i++)
  126.                  year[i]=word2[i];
  127.
  128.         for(i=0; i<10; i++)                                                //检查WORD2中字符的合法性，只能有数字或者-
  129.         {
  130.                 if((word2[i]-48)<0 | word2[i]-48>9)
  131.                 {
  132.                         if(word2[i] == '\0')
  133.                                 break;
  134.                         if(word2[i] != '-')
  135.                         {
  136.                                 return 0;
  137.                         }
  138.                 }
  139.         }

  141.         if(word2[7]!='-' & word2[6] != '-')
  142.         {
  143.                 return 0;
  144.         }

  146.         if(word2[7] == '-')
  147.         {
  148.                 month[0]=word2[5];
  149.                 month[1]=word2[6];
  150.                 m = 1;         //m=1的话，表示月份是2位，否则是1位，节约内存，借变量用一下
  151.         }

  153.         if(word2[6] == '-')
  154.         {
  155.                 month[0] = '0';
  156.                 month[1] = word2[5];
  157.                 m = 0;
  158.         }

  160.         if(word2[9+m]!='\0' & word2[8+m] != '\0')
  161.         {
  162.                 return 0;
  163.         }

  165.         if(word2[9+m] == '\0')                        //处理日期，因为要考虑1位的情况，使情况复杂多了
  166.         {
  167.                 day[0] = word2[7+m];
  168.                 day[1] = word2[8+m];
  169.         }

  171.         if(word2[8+m]=='\0')
  172.         {
  173.                 day[0] = '0';
  174.                 day[1] = word2[7+m];
  175.         }

  177.         year[4]='\0',month[2]='\0',day[2]='\0';
  178.         y = (year[2]-48)*10 + (year[3]-48);
  179.         m = (month[0]-48)*10 + (month[1]-48);
  180.         d = (day[0]-48)*10 + day[1]-48;                 //先获取年月日的值，再判断合法性

  182.         if(year[0] != (2+48) | year[1] != (0+48) |        //这个简单，必须是20XX年
  183.         y > 100 | y < 1 | m > 12 | m <1)                //年与月都简单，日最麻烦
  184.         {
  185.                 return 0;
  186.         }

  188.         if(!(m==1|m==3|m==5|m==7|m==8|m==10|m==12) & (d>=31)) //除了大月外都不能有31号
  189.         {
  190.                 return 0;
  191.         }

  193.         if(d>31)
  194.         {
  195.                 return 0;
  196.         }

  198.         if(m==2 & d>28)
  199.         {
  200.                 if(!(((y%4)==0) & (d==29)))        //2月是很蛋痛的，好在只是100年内
  201.                 {
  202.                         return 0;
  203.                 }
  204.         }

  206.         TIME[6]=(year[2]-48)*16+(year[3]-48);
  207.         TIME[4]=(month[0]-48)*16+(month[1]-48);
  208.         TIME[3]=(day[0]-48)*16+(day[1]-48);

  210.
  211.         //下面这段把设置的日期写入到DS1302中
  212.         Ds1302Write(0x8E,0X00);                 //禁止写保护，就是关闭写保护功能
  213.         for (i=0; i<7; i++)//写入7个字节的时钟信号：分秒时日月周年
  214.         {
  215.                 Ds1302Write(WRITE_RTC_ADDR[i],TIME[i]);
  216.         }
  217.         Ds1302Write(0x8E,0x80);                 //打开写保护功能
  218. /*
  219.         putstring(year);
  220.         putstring(month);
  221.         putstring(day);
  222.         putstring("\r\n");
  223. */
  224.         Ds1302ReadTime();
  225.         return 1;
  226. }

  228. //设置时间，格式为settimer 02:22, 不支持省略0
  229. int settime()
  230. {
  231.         char minutes[3],hour[3],i,
  232.                  h,m;                                                                   //h存放小时，m存放分
  233.
  234.         for(i=0; i<6; i++)                                                //检查WORD2中字符的合法性，只能有数字或者:
  235.         {
  236.                 if((word2[i]-48)<0 | word2[i]-48>9)
  237.                 {
  238.                         if(word2[i] == '\0')
  239.                                 break;
  240.                         if(word2[i] != ':')
  241.                         {
  242.                                 return 0;
  243.                         }
  244.                 }
  245.         }
  246.


  249.         if(word2[2]!=':' & word2[1] != ':')
  250.         {
  251.                 return 0;
  252.         }

  254.         if(word2[2] == ':')
  255.         {
  256.                 hour[0]=word2[0];
  257.                 hour[1]=word2[1];
  258.                 m = 1;         //m=1的话，表示小时是2位，=0是1位
  259.         }

  261.         if(word2[1] == ':')
  262.         {
  263.                 hour[0] = '0';
  264.                 hour[1] = word2[0];
  265.                 m = 0;
  266.         }

  268.         if(word2[4+m]!='\0' & word2[3+m] != '\0')
  269.         {
  270.                 return 0;
  271.         }

  273.         if(word2[4+m] == '\0')                        //要考虑小时1位的情况
  274.         {
  275.                 minutes[0] = word2[2+m];
  276.                 minutes[1] = word2[3+m];
  277.         }

  279.         if(word2[3+m]=='\0')
  280.         {
  281.                 minutes[0] = '0';
  282.                 minutes[1] = word2[2+m];
  283.         }


  286.         minutes[2]='\0',hour[2]='\0';
  287.         h = (hour[0]-48)*10 + (hour[1]-48);
  288.         m = (minutes[0]-48)*10 + (minutes[1]-48);


  291.         if(h > 23 | h <= 0 | m > 59 | m < 0)                //这个比日期简单多了
  292.         {
  293.                 return 0;
  294.         }


  297.         Ds1302ReadTime();
  298.         TIME[2]=(hour[0]-48)*16+(hour[1]-48);                 //BCD码
  299.         TIME[1]=(minutes[0]-48)*16+(minutes[1]-48);
  300.         TIME[0]=0;
  301.         Ds1302Write(0x8E,0X00);                 //禁止写保护，就是关闭写保护功能
  302.         for (i=0; i<7; i++)//写入7个字节的时钟信号：分秒时日月周年
  303.         {
  304.                 Ds1302Write(WRITE_RTC_ADDR[i],TIME[i]);
  305.         }
  306.         Ds1302Write(0x8E,0x80);                 //打开写保护功能
  307.         Ds1302ReadTime();
  308. //        printf("\nThe current time: ");
  309.         return 1;
  310. }

  312. void main()
  313. {
  314.         char         Secondcheck,           //检查秒有没有改变
  315.                           Mincheck,                    //检查分有没有改变
  316.                         date[11];

  318.         SCON = 0x50; //串口方式1,允许接收
  319.         TMOD = 0x20; //定时器1定时方式2
  320.         TCON = 0x40; //设定时器1开始计数
  321.         TH1 = 0xFD;        //11.0592MHz 1200波特率 只有9600能用未找原因
  322.         TL1 = 0xFD;
  323.         TI = 1;
  324.         TR1 = 1; //启动定时器
  325.         printf ("Initing.... \n");
  326.         tempDisplay(Ds18b20ReadTemp());
  327.         LCD_init(); //初始化液晶
  328.         LCD_clear();
  329.         LCD_write_english_string(0,1," Initing.... ");
  330.         delay(1000);
  331.         Mincheck=11;        //解决分钟为0时初始化过久的问题
  332.         if(SETTIME==0)
  333.         {
  334.                 for(Mincheck=3;Mincheck>0;Mincheck--)
  335.                 {
  336.                         printf("\nPlease Set Date:");
  337.                         scanf("%s",word2);
  338.                         //printf("%s",word2);
  339.                         if(setdate())
  340.                                 break;
  341.                 }
  342.                 for(Mincheck=3;Mincheck>0;Mincheck--)
  343.                 {
  344.                         printf("\nPlease Set Time:");
  345.                         scanf("%s",word2);
  346.                         //printf("%s\n",word2);
  347.                         if(settime())
  348.                                 break;
  349.                 }
  350.         }
  351.         LCD_clear();//清除LCD
  352.         while(1)
  353.                 {
  354.                         Ds1302ReadTime();//读取时间1302
  355.
  356.                 delay(500);//多给点时间发送，但是影响秒的同步看来要改定时器发送
  357.
  358.
  359.
  360.                         if(Mincheck!=TIME[0])////如果时间秒变化就发送一次串口数据
  361.
  362.                         {
  363.
  364.                                 Mincheck=TIME[0];//让Mincheck等于秒，用于下次发送检测
  365.
  366.                                 date[0]='2',//发送年
  367.                                 date[1]='0',
  368.                                 date[2]=TIME[6]/16+48,//发送年
  369.                                 date[3]=TIME[6]%16+48;
  370.                                 date[4]='-',
  371.                                 date[5]=(TIME[4]/16+48),//发送月
  372.                                 date[6]=(TIME[4]%16+48),
  373.                                 date[7]='-',
  374.                                 date[8]=(TIME[3]/16+48),//发送日
  375.                                 date[9]=TIME[3]%16+48;
  376.                                 printf("%s",date);//发送以上全部的 date
  377.
  378.                                 printf("  Time: ");
  379.                                 putchar(TIME[2]/16+48);//发送时
  380.                                 putchar(TIME[2]%16+48);
  381.                                 putchar(':');//发送“ ：”
  382.                                 putchar(TIME[1]/16+48);//发送分
  383.                                 putchar(TIME[1]%16+48);
  384.                                 putchar(':');//发送“ ：”
  385.                                 putchar(TIME[0]/16+48);//发送秒
  386.                                 putchar(TIME[0]%16+48);

  388.                                 printf("  WD: ");
  389.                                 printf(tempDisplay(Ds18b20ReadTemp()));
  390.                                 putchar('\n');//结束串口开始符号
  391.
  392.
  393.         LCD_write_english_string(25,1," bbjj  ");
  394.                                 LCD_write_english_string(8,0,date);
  395.                                 LCD_write_chinese_string(0,3,12,1,TIME[2]/16,5);//显示时
  396.                                 LCD_write_chinese_string(10,3,12,1,TIME[2]%16,5);
  397.                                 LCD_write_chinese_string(20,3,12,1,11,5);
  398.                                 LCD_write_chinese_string(30,3,12,1,TIME[1]/16,5);//显示分
  399.                                 LCD_write_chinese_string(40,3,12,1,TIME[1]%16,5);
  400.                                 LCD_write_chinese_string(50,3,12,1,11,5);
  401.                                 LCD_write_chinese_string(60,3,12,1,TIME[0]/16,5);//显示秒
  402.                                 LCD_write_chinese_string(70,3,12,1,TIME[0]%16,5);
  403.
  404.
  405.                         }
  406.
  407.
  408.                         if(Secondcheck!=TIME[0])//如果温度变化就显示一下
  409.                         {
  410.                                 Secondcheck=TIME[0];
  411.                                 LCD_write_english_string(10,5,"WD:");
  412.                                 LCD_write_english_string(30,5,tempDisplay(Ds18b20ReadTemp()));//读取温度显示18B20
  413.                         }
  414.
  415.                 }

  417. }
复制代码

所有资料51hei提供下载:
51单片机&amp;5110液晶显示屏实现时间温度串口发送（附仿真截图）.7z (544.03 KB, 下载次数: 60)

评分

参与人数 1黑币 +50 收起 理由
admin + 50 共享资料的黑币奖励！

查看全部评分

分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏2 分享淘帖 顶顶 踩踩
回复

使用道具 举报

沙发
ID:853104 发表于 2020-12-22 23:36 | 只看该作者
大佬有LCD1602的程序和仿真吗
回复

使用道具 举报

板凳
ID:832201 发表于 2020-12-23 22:33 | 只看该作者
很棒，写的真棒
回复

使用道具 举报

返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

手机版|小黑屋|51黑电子论坛 |51黑电子论坛6群 QQ 管理员QQ:125739409;技术交流QQ群281945664

Powered by 单片机教程网

快速回复 返回顶部 返回列表
