SP1260HN,DC-DC 升降压芯片,外置MOS,最大功率可做100W

[复制链接]
跳转到指定楼层
楼主
SP1260HN是一颗同步整流外挂MOS管具备同升同降功能的DCDC转换芯片。设计频率可选择200KHZ,400KNZ,600KHZ可调。输入2.7-36V,输出2-36V输出。效率可达到96%。通过选取MOS管功率可5-100W宽功率设计。

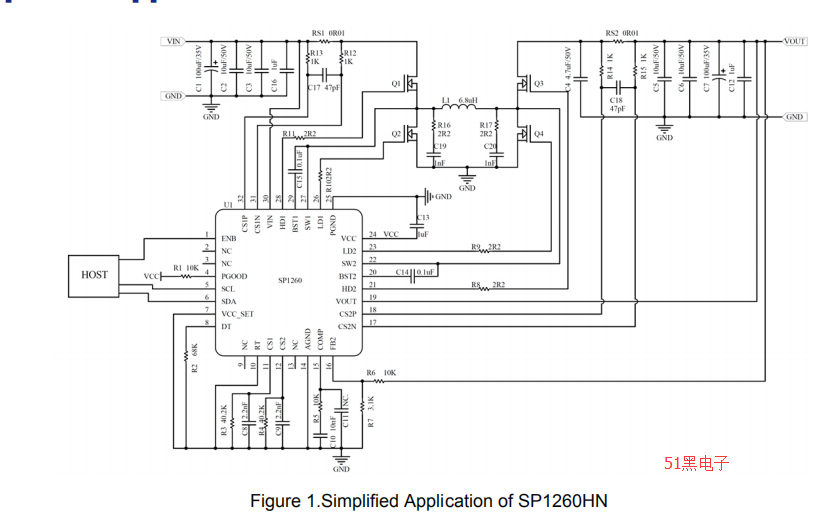

SP1260HN带I2C接口的升降压方案,输入:3-36V;输出:2-36V;最高效率:97%,支持QC4.0+,USB PD3.0 PPS,最大输出功率60W,具有输出过流、输出过压、输出短路、过温等保护功能,应用:USB PD、车载充电器、移动电源、工业仪器仪表、超级电容充电、汽车启停系统等。SP1260HN可通过I2C设置各种参数支持12V输入20V输出QC4.0,PD3.0/PPS协议电源支撑,支持全功率车载充电器快充协议。

SP1260HN是一款同步4开关降压 - 升压控制器。 无论输入电压是高、低还是等于输入电压,都能有效地输出电压。SP1260HN支持非常宽的输入和输出电压范围。 它可以支持2.7V到36V输入范围和2V至36V输出范围。 驱动电压可以设置为5V,7.5V或10V各种外部MOSFET可实现最佳效率。

SP1260HN支持输入电流极限,输出电流极限和过温保护,确保在不同的异常情况下的安全。
SP1260HN可调输出电压输入电流限制输出电流限制使用I2C接口。
