DS1621+MAX1241(12位串行ADC)电压温度采样程序Proteus仿真 LCD12864显示

ID:766282 · 发表于 2021-7-1 12:44

分享学习，有问题交流哈

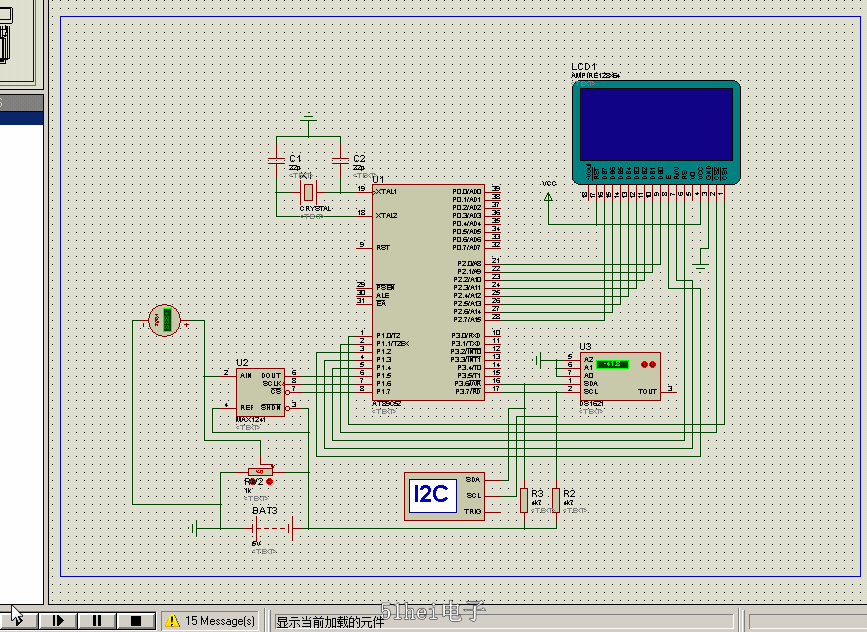

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

单片机源程序如下:

//EDM12864B DRIVE//
/**************************************
PAGEADD为页地址起使
TIERADD为行地址起使
DIS_STARTADD为开始命令
CTABLE为汉字字库数组
ETABLE为英文字库数组
***************************************/
#include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
#define High 1
#define Low 0
#define _nop {}
#define PAGEADD 0xb8
#define TIERADD 0x40
#define DIS_STARADD 0xc0
uint key_value;
sbit DI=P1^4;
sbit E=P1^2;
sbit CS1=P1^1;
sbit CS2=P1^0;
sbit RW=P1^3;
sbit cs=P1^7;
sbit sclk=P1^6;
sbit dout=P1^5;
sbit I2C_SCL = P3^7;
sbit I2C_SDA = P3^6;
//uchar ntable[]={61,49,57,60,19,49,62,49,60,63,55,2,0,0,6,22,56,
//63,68,61,49,57,60,17,51,63,61};//email:analog2006@hotmail.com
uchar data voltage_display[8];
/*****************************
字符表
显示"Welcome Use"
******************************/
uchar code table1[]={
0x00,0x3e,0x51,0x49,0x45,0x3e,0x00,0x00,//0(0)
...............余下内容详见附件..................
0x40,0x40,0x40,0x57,0x55,0x55,0x55,0x7F,
0x55,0x55,0x55,0x57,0x50,0x40,0x40,0x00,//量(13)
};
/********************************
显示用的延时函数
延时长度有参数 n 决定
*********************************/
Delay_nms(uchar n)
{ uchar a;
for(;n>0;n--)
{
for(a=0;a<100;a++)
{
_nop;
_nop;
_nop;
_nop;
};
};
}
/*****************************************
DEM12864B状态检测,从EDM12864B读出数
据检测标志位BF
******************************************/
void LCD_Busy()
{
uchar busy;
E=Low;
DI=Low;
RW=High;
while(1)
{
E=High;
_nop;
_nop;
busy=P2;//读状态标志寄存器
_nop;
E=Low;
if((busy&0x90)==0)//检测BF和RES位,两者都为零时表示可进行写入
break;
};
}
/*********************************
　　写指令
**********************************/
void WRCommand_L(uchar command)
{
CS1=High;
CS2=Low;
LCD_Busy();
DI=Low;
_nop;
RW=Low;
_nop;
E=High;
_nop;
P2=command;
_nop;
E=Low;
_nop;
}
void WRCommand_R(uchar command)
{
CS1=Low;
CS2=High;
LCD_Busy();
DI=Low;
_nop;
RW=Low;
_nop;
E=High;
_nop;
P2=command;
_nop;
E=Low;
_nop;
}
/***********************************
写一个字节的显示数据
************************************/
void WRdata_L(uchar ucdata)
{
CS1=High;
CS2=Low;
LCD_Busy();
DI=High;
_nop;
RW=Low;
_nop;
E=High;
_nop;
P2=ucdata;
_nop;
E=Low;
_nop;
}
void WRdata_R(uchar ucdata)
{
CS1=Low;
CS2=High;
LCD_Busy();
DI=High;
_nop;
RW=Low;
_nop;
E=High;
_nop;
P2=ucdata;
_nop;
E=Low;
_nop;
}
/************************************
读显示数据
*************************************/
/********************************************
RDdata_L()
{
uchar receiver;
CS1=High;
CS2=Low;
LCD_Busy();
DI=High;
_nop;
WR=High;
_nop;
E=High;
_nop;
receiver=P0;
E=Low;
return(receiver);
}
RDdata_R()
{
uchar receiver;
CS1=Low;
CS2=High;
LCD_Busy();
DI=High;
_nop;
WR=High;
_nop;
E=High;
_nop;
receiver=P0;
E=Low;
return(receiver);
}
/*****************************************
/**************************************
I2C时钟时序要求的数据建立时间,
nop_可以用其它短延时替代,比如喂狗
***************************************/
I2C_delay()
{
uchar n=5;
while(n--)
{
_nop;
_nop;
}
}
/*********************************************
I2C的时钟信号可发送和接收.
接收时通过判断sample对寄存器的值加.
发送的时候只调用程序产生时序.
**********************************************/
bit I2C_clock(void)
{
bit sample;
I2C_delay();
I2C_SCL=High;
I2C_delay();
sample=I2C_SDA;
I2C_SCL=Low;
I2C_delay();
return(sample);
}
/********************************************
I2C确定接收有效的应答信号Acknowledge
*********************************************/
I2C_ACK()
{
I2C_SDA=Low;
I2C_clock();
I2C_SDA=High;
}
/*****************************************
I2C的非应答信号
******************************************/
I2C_NACK()
{
I2C_SDA=High;
I2C_clock();
I2C_SDA=High;
}
/*************************************************
I2C的开始信号.发送和接受数据时,必须先调用.
*************************************************/
I2C_start()
{
I2C_SDA=High;
I2C_delay();
I2C_SCL=High;
I2C_delay();
I2C_SDA=Low;
I2C_delay();
I2C_SCL=Low;
I2C_delay();
}
/***************************************************
I2C停止信号.发送和接受数据时结束时,需要调用.
****************************************************/
I2C_stop()
{
I2C_SDA=Low;
I2C_delay();
I2C_SCL=High;
I2C_delay();
I2C_SDA=High;//产生停止控制信号,并且释放数据线
I2C_delay();
}
/*****************************************
I2C初始化.在main函数中必须先调用它.
进行初始化后才能调用其他函数.
******************************************/
void I2C_init(void)
{
I2C_SDA=High;
I2C_SCL=High;
I2C_delay();
I2C_stop();
}
/*****************************************
I2C总线写一个字节,即发送一个字节
发送结束后,需要返回一个检测应答位
******************************************/
bit I2C_send(uchar I2C_data)
{
uchar a;
for(a=0;a<8;a++)
{
I2C_SDA=(bit)(I2C_data&0x80);
I2C_data=I2C_data<<1;
I2C_clock();
};
I2C_SDA=High;
I2C_delay();
return(I2C_clock()); //返回应答信号
}
/***********************************************
I2C总线读一个字节,即接收一个字节数据
接收结束后需要发送一个应答位acknowledge
***********************************************/
uchar I2C_receive()
{
uchar a,receive_data;
for(a=0;a<8;a++)
{
receive_data=receive_data<<1;
if(I2C_clock())
{
receive_data++;
};
};
//I2C_ACK();
return(receive_data);
}
DS1621_start()
{
do
{
I2C_start();
}
while(I2C_send(0x90));//发送数据完地址字节的数据时,检测从机的应答位
if(I2C_send(0xee)==0)
{
I2C_stop();
return 1;
}
else
return 0;
}
DS1621_stop()
{
do
{
I2C_start();
//I2C_send(0x90);
}
while(I2C_send(0x90));
if(I2C_send(0x22)==0)
{
I2C_stop();
return 1;
}
else
return 0;
}
char read_count_remain()
{
char temp_remain=0;
do
{
I2C_start();
}
while(I2C_send(0x90));//是否应答
if(I2C_send(0xa8)==0)
{
I2C_start();
if(I2C_send(0x91)==0)
{
temp_remain=I2C_receive();
I2C_NACK();
I2C_stop();
return temp_remain;
}
else
return 0;
}
else
return 0;
}
char read_count_c()
{
char temp_c=0;
do
{
I2C_start();
}
while(I2C_send(0x90));//是否应答
if(I2C_send(0xa9)==0)
{
I2C_start();
if(I2C_send(0x91)==0)
{
temp_c=I2C_receive();
I2C_NACK();
I2C_stop();
return temp_c;
}
else
return 0;
}
else
return 0;
}
bit read_temperature(char *point1)
{
do
{
I2C_start();
}
while(I2C_send(0x90));
if(I2C_send(0xaa)==0)
{
do{
I2C_start();
}
while(I2C_send(0x91));
(*point1)=I2C_receive();
I2C_ACK();
(*(point1+1))=I2C_receive();
I2C_NACK();
I2C_stop();
return 1;
}
else
return 0;
}
DS1621_state()
{
do
{
I2C_start();
}
while(I2C_send(0x90));
if(I2C_send(0xac)==0)
{
do
{
I2C_start();
}
while(I2C_send(0x90));
if(I2C_send(0x00)==0)
//if(I2C_send(0x01)==0)
{
I2C_stop();
return 1;
}
else
return 0;
}
else
return 0;
}
DS1621_th()
{
}
DS1621_tl()
{
}
DS1621_init()
{
while(DS1621_stop()==0)
{};
while(DS1621_state()==0)
{};
DS1621_th();
DS1621_tl();
}
/****************************************************
字符为16*16显示,分为两个部分写入32个字节
前16个字节写入第一页(16*8),后16个字节写入
第二页(16*8)
左侧写入"欢迎",右侧写入"使用"
*****************************************************/
C_display_L(uchar C_Pagenum,uchar C_Tiernum,uchar C_Temp)
{
uchar k;
C_Pagenum=PAGEADD|C_Pagenum;
C_Tiernum=TIERADD|C_Tiernum;
WRCommand_L(C_Pagenum);
WRCommand_L(C_Tiernum);
for(k=0;k<16;k++)
{
WRdata_L(table2[C_Temp*32+k]);
};
C_Pagenum=C_Pagenum+1;
WRCommand_L(C_Pagenum);
WRCommand_L(C_Tiernum);
for(k=0;k<16;k++)
{
WRdata_L(table2[C_Temp*32+k+16]);
};
}
C_display_R(uchar C_Pagenum,uchar C_Tiernum,uchar C_Temp)
{
uchar k;
C_Pagenum=PAGEADD|C_Pagenum;
C_Tiernum=TIERADD|C_Tiernum;
WRCommand_R(C_Pagenum);
WRCommand_R(C_Tiernum);
for(k=0;k<16;k++)
{
WRdata_R(table2[C_Temp*32+k]);
};
C_Pagenum=C_Pagenum+1;
WRCommand_R(C_Pagenum);
WRCommand_R(C_Tiernum);
for(k=0;k<16;k++)
{
WRdata_R(table2[C_Temp*32+k+16]);
};
}
/****************************************
写入西文字符,共11个字符,左侧写入6个
右侧写入5个,左侧起始从16开始,右侧从
0开始
*****************************************/
E_Display_L(uchar E_Pagenum,uchar E_Tiernum,uchar E_Temp)
{
uchar k;
WRCommand_L(PAGEADD|E_Pagenum);
WRCommand_L(TIERADD|E_Tiernum);
for(k=0;k<8;k++)
{
WRdata_L(table1[E_Temp*8+k]);
};
}
E_Display_R(uchar E_Pagenum,uchar E_Tiernum,uchar E_Temp)
{
uchar k;
WRCommand_R(PAGEADD|E_Pagenum);
WRCommand_R(TIERADD|E_Tiernum);
for(k=0;k<8;k++)
{
WRdata_R(table1[E_Temp*8+k]);
};
}
/*********************************
清除所有显示RAM内容
**********************************/
CLR_DisplayRAM()
{
uchar C_page,i,k;
for(i=0;i<8;i++)
{
C_page=PAGEADD|i;//清除起始页为0
WRCommand_L(C_page);//清除起始页写入
WRCommand_L(TIERADD);//清除起始行地址写入
WRCommand_R(C_page);
WRCommand_R(TIERADD);
for(k=0;k<64;k++)
{
WRdata_L(0x00);
WRdata_R(0x00);//lcm的ram自动加一,只许循环64次即可
};
};
}
/*********************************
初始化设置启使行
**********************************/
void Init_LCD(void)
{
CLR_DisplayRAM();//清除所有显示寄存器
WRCommand_L(DIS_STARADD);
WRCommand_R(DIS_STARADD);//设置显示起始行地址
WRCommand_L(0x3f);
WRCommand_R(0x3f);//开显示
}
/***************************************
max1241读转换结果
****************************************/
uint read_max1241()
{
uint voltage_temp=0;
uchar ucloop=12;
cs=High;
//dout=low;
sclk=Low;
cs=Low;
while(dout==0);//EOC信号为高表示转换结束
sclk=High;
sclk=Low;
while(ucloop--)
{
sclk=High;//上升沿数据稳定并读出
voltage_temp<<=1;
if(dout==1)
voltage_temp+=1;
sclk=Low;
};
//sclk=low;
cs=High;
return voltage_temp;
}
main()
{
uchar a=0,temp=0,b=0,number=0,pagenum=0;
uchar etable[]={0,0,0,0,0,45,53,60,51,63,61,53,10,69,67,53};//Welcome use
uchar ttable[]={42,57,61,53,19,10,2,0,0,6,18,1,1,18,0,7};//Time:2006/11/07
char count_remain=0,count_c=0;
bit flag=1;
char temperature_buf[2]={0};
uchar temperature_display[8]={0};
//uchar voltage=0; //测试0831时使用
double voltage=0;
double temp_buffer=0;
cs=High;
sclk=High;
Init_LCD();
I2C_init();
DS1621_init();//初始化
DS1621_start();//开始温度采集
/***************************************
利用开机显示时间(大概三秒)空读一次DS1621
***************************************/
for(b=0;b<2;b++)
{
for(number=0;number<20;number++)
{
//中文显示:欢迎使用液晶模块
pagenum=1;//在第二行开始显示
for(a=0;a<4;a++)
{
C_display_L(pagenum,a*16,a);
C_display_R(pagenum,a*16,a+4);
};
//英文显示:Welcome use
pagenum=5;//在第六行显示
for(a=0;a<3;a++)
{
E_Display_L(pagenum,(a+5)*8,etable[a+5]);
};
for(a=0;a<8;a++)
{
E_Display_R(pagenum,a*8,etable[a+8]);
};
//显示制作时间:Time:2006/11/07
pagenum=7;//在第八行显示
for(a=0;a<8;a++)
{
E_Display_L(pagenum,a*8,ttable[a]);
E_Display_R(pagenum,a*8,ttable[a+8]);
}
Delay_nms(100);
};
if(flag)
{
read_temperature(temperature_buf);//在转到下一个显示界面之前空读一次
read_count_remain();
read_count_c();
DS1621_start();
flag=0;
};
};
WRCommand_L(0x3e);
WRCommand_R(0x3e);
CLR_DisplayRAM(); //清除显示ram
WRCommand_L(0x3f);
WRCommand_R(0x3f);
while(1)
{
while(read_temperature(temperature_buf)==0);//读温度值(两字节有符数),并检测应答位,只使用第一字节
count_remain=read_count_remain();//读斜率
count_c=read_count_c();//读计数器
temp_buffer = temperature_buf[0] -0.75 + (count_c-count_remain) / (double)count_c;
DS1621_start();//读完数据后,重新开始一次温度转化
temperature_display[0]=19;
if(temp_buffer<0)
{
temperature_display[1]=16;//显示负号
temperature_display[2]=(-temp_buffer)/10;//十位
temperature_display[3]=((uchar)(-temp_buffer))%10;
temperature_display[4]=17;//小数点
temperature_display[5]=(int)((-temp_buffer)*10)%10;
temperature_display[6]=(int)((-temp_buffer)*100)%10;//小数点后两位
}
else
{
temperature_display[1]=temp_buffer/100;//百位
temperature_display[2]=((uchar)temp_buffer)/10%10;
temperature_display[3]=((uchar)temp_buffer)%10;
temperature_display[4]=17;
temperature_display[5]=((int)(temp_buffer*10))%10;
temperature_display[6]=((int)(temp_buffer*100))%10;//小数点后两位
}
// 测试从max1241读出的原始数据
/***************************
//pagenum=3;
voltage=read_max1241();
voltage_display[0]=19;
voltage_display[1]= voltage/1000;
voltage_display[2]=(voltage/100)%10;
voltage_display[3]=(voltage/10)%10;
voltage_display[4]= voltage%10;
//*******************************/
//LCD显示第二部分
for(b=0;b<40;b++)
{
//*************************
//更新max1241显示值
voltage=(double)read_max1241();
voltage=5000*voltage/4095;
voltage_display[0]=19;
voltage_display[5]=(uint)voltage %10;//个位
voltage_display[2]=17;
voltage_display[4]=(uint)(voltage/10)%10;//小数点后1位
voltage_display[3]=(uchar)(voltage/100)%10;//小数点后2位
voltage_display[1]=(uchar)(voltage/1000)%10;//小数点后3位
//***********************************/
//显示文字:电压测量
pagenum=2;
for(a=0;a<2;a++)
C_display_L(pagenum,a*16,a+8);
for(a=0;a<2;a++)
C_display_L(pagenum,(a+2)*16,a+12);
//显示文字:温度测量
pagenum=5;
for(a=0;a<2;a++)
C_display_L(pagenum,a*16,a+10);
for(a=0;a<2;a++)
C_display_L(pagenum,(a+2)*16,a+12);
//显示1241采样值
pagenum=3;
for(a=0;a<6;a++)
{
E_Display_R(pagenum,a*8,voltage_display[a]);
}
//显示ds1621采样值
pagenum=6;
for(a=0;a<7;a++)
{
E_Display_R(pagenum,a*8,temperature_display[a]);
}
};
};
}
