»论坛 › 嵌入式/单片机论坛 › 24小时必答区 › c52单片机板子仿真能跑实物上LCD1602显示屏是一堆白块
返回列表 发新帖
查看: 1383|回复: 8
打印 上一主题 下一主题
收起左侧

c52单片机板子仿真能跑实物上LCD1602显示屏是一堆白块

[复制链接]
跳转到指定楼层
楼主
ID:1078420 发表于 2023-5-18 22:27 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式

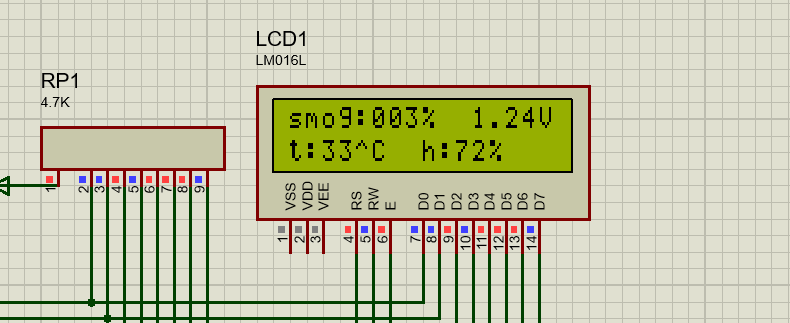

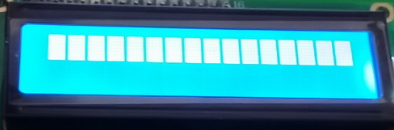

如图，仿真的时候是这样的，但是实物用开发板拼好之后是这样的大佬们知道怎么改吗



单片机源程序如下:

  1. #include <reg52.h>
  2. #include <intrins.h>
  3. #define uchar unsigned char
  4. #define uint unsigned int
  5. typedef unsigned int u16;        //对系统默认数据类型进行重定义
  6. typedef unsigned char u8;

  8. sbit RS=P2^0;
  9. sbit RW=P2^1;
  10. sbit EN=P2^2;
  11. sbit DATO=P1^3;
  12. sbit DATI=P1^2;
  13. sbit CS=P1^0;
  14. sbit Clk=P1^1;
  15. sbit DHT11_DQ=P2^3;
  16. sbit IN1_A=P3^0;
  17. sbit IN2_B=P3^1;
  18. sbit IN3_C=P3^2;
  19. sbit IN4_D=P3^3;
  20. sbit motor=P3^7;
  21. uchar code table[8]={0x0c,0x12,0x12,0x0c,0x00,0x00,0x00,0x00};
  22. unsigned char datas0[]={0,0,0,0};  //缓冲数据
  23. unsigned char datas1[]={0,0,0,0};  //缓冲数据
  24. uint ch0=0,ch1=0;
  25. int vcc;
  26. uchar dat=0;

  28. void send_pulse_z(u8 step)
  29. {
  30.         u8 temp=step;
  31.         switch(temp)//8个节拍控制：A->AB->B->BC->C->CD->D->DA
  32.         {
  33.                 case 0: IN1_A=1;IN2_B=0;IN3_C=0;IN4_D=0;break;
  34.                 case 1: IN1_A=1;IN2_B=1;IN3_C=0;IN4_D=0;break;
  35.                 case 2: IN1_A=0;IN2_B=1;IN3_C=0;IN4_D=0;break;
  36.                 case 3: IN1_A=0;IN2_B=1;IN3_C=1;IN4_D=0;break;
  37.                 case 4: IN1_A=0;IN2_B=0;IN3_C=1;IN4_D=0;break;
  38.                 case 5: IN1_A=0;IN2_B=0;IN3_C=1;IN4_D=1;break;
  39.                 case 6: IN1_A=0;IN2_B=0;IN3_C=0;IN4_D=1;break;
  40.                 case 7: IN1_A=1;IN2_B=0;IN3_C=0;IN4_D=1;break;
  41.                 default: IN1_A=0;IN2_B=0;IN3_C=0;IN4_D=0;break;//停止相序
  42.         }
  43. }

  45. void send_pulse_f(u8 step)
  46. {
  47.         u8 temp=step;
  48.         switch(temp)//8个节拍控制：A->AB->B->BC->C->CD->D->DA
  49.         {
  50.                 case 7: IN1_A=1;IN2_B=0;IN3_C=0;IN4_D=0;break;
  51.                 case 6: IN1_A=1;IN2_B=1;IN3_C=0;IN4_D=0;break;
  52.                 case 5: IN1_A=0;IN2_B=1;IN3_C=0;IN4_D=0;break;
  53.                 case 4: IN1_A=0;IN2_B=1;IN3_C=1;IN4_D=0;break;
  54.                 case 3: IN1_A=0;IN2_B=0;IN3_C=1;IN4_D=0;break;
  55.                 case 2: IN1_A=0;IN2_B=0;IN3_C=1;IN4_D=1;break;
  56.                 case 1: IN1_A=0;IN2_B=0;IN3_C=0;IN4_D=1;break;
  57.                 case 0: IN1_A=1;IN2_B=0;IN3_C=0;IN4_D=1;break;
  58.                 default: IN1_A=0;IN2_B=0;IN3_C=0;IN4_D=0;break;//停止相序
  59.         }
  60. }

  62. void delay_10us(u16 ten_us)
  63. {
  64.         while(ten_us--);
  65. }
  66. void delay_ms(u16 ms)
  67. {
  68.         u16 i,j;
  69.         for(i=ms;i>0;i--)
  70.                 for(j=110;j>0;j--);
  71. }

  73. //复位DHT11
  74. void DHT11_Rst(void)
  75. {
  76.         DHT11_DQ=1;
  77.         delay_10us(1);
  78.         DHT11_DQ=0;
  79.     delay_ms(25);
  80.     DHT11_DQ=1;
  81.         delay_10us(3);
  82. }


  85. u8 DHT11_Check(void)
  86. {
  87.         u8 retry=0;
  88.
  89.         while (!DHT11_DQ&&retry<100)//判断从机发出 80us 的低电平响应信号是否结束
  90.         {
  91.                 retry++;
  92.                 _nop_();
  93.         };
  94.         if(retry>=100)return 1;
  95.         else retry=0;
  96.     while (DHT11_DQ&&retry<100)//判断从机发出 80us 的高电平是否结束如结束则主机进入数据接收状态
  97.         {
  98.                 retry++;
  99.                 _nop_();
  100.         };
  101.         if(retry>=100)return 1;
  102.         return 0;
  103. }

  105. //从DHT11读取一个字节
  106. //返回值：读到的数据
  107. u8 DHT11_Read_Byte(void)
  108. {
  109.     u8 i,temp;
  110.         u8 data_byte=0;
  111.         u8 retry=0;

  113.           for(i=0;i<8;i++)//接收8bit的数据
  114.           {
  115. //                while(!DHT11_DQ);//等待50us的低电平开始信号结束
  116.                 while (!DHT11_DQ&&retry<50)//等待50us的低电平开始信号结束
  117.                 {
  118.                         retry++;
  119.                         _nop_();
  120.                 };
  121.                 retry=0;
  122.                 delay_10us(3);//等待40us
  123.                 temp=0;//时间为26us-28us表示接收的为数据'0'
  124.                 if(DHT11_DQ==1)
  125.                         temp=1; //如果26us-28us之后还为高电平则表示接收的数据为'1'
  126. //                while(DHT11_DQ);//等待数据信号高电平'0'为26us-28us'1'为70us
  127.                 while (DHT11_DQ&&retry<100)//等待数据信号高电平'0'为26us-28us'1'为70us
  128.                 {
  129.                         retry++;
  130.                         _nop_();
  131.                 };
  132.                 data_byte<<=1;//接收的数据为高位在前右移
  133.                 data_byte|=temp;
  134.           }

  136.           return data_byte;
  137. }

  139. //从DHT11读取一次数据
  140. //temp:温度值(范围:0~50°)
  141. //humi:湿度值(范围:20%~90%)
  142. //返回值：0,正常;1,读取失败
  143. u8 DHT11_Read_Data(u8 *temp,u8 *humi)
  144. {
  145.          u8 buf[5];
  146.         u8 i;
  147.         DHT11_Rst();
  148.         if(DHT11_Check()==0)
  149.         {
  150.                 for(i=0;i<5;i++)//读取40位数据
  151.                 {
  152.                         buf[i]=DHT11_Read_Byte();
  153.                 }
  154.                 if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
  155.                 {
  156.                         *humi=buf[0];
  157.                         *temp=buf[2];
  158.                 }
  159.
  160.         }else return 1;
  161.         return 0;
  162. }

  164. u8 DHT11_Init(void)
  165. {
  166.         DHT11_DQ=1;
  167.         DHT11_Rst();
  168.         return DHT11_Check();
  169. }

  171. void delay1ms(uint ms)
  172. {
  173.         uint i,j;
  174.   for(i=0;i<ms;i++)
  175.                 for(j=0;j<100;j++);
  176. }

  178. void wr_com(uchar com)
  179. {
  180.         delay1ms(1);
  181.   RS=0;
  182.   RW=0;
  183.   EN=0;
  184.   P0=com;
  185.   delay1ms(1);
  186.   EN=1;
  187.   delay1ms(1);
  188.   EN=0;
  189. }

  191. void wr_dat(uchar dat)
  192. {
  193.         delay1ms(1);;
  194.   RS=1;
  195.   RW=0;
  196.   EN=0;
  197.   P0=dat;
  198.   delay1ms(1);
  199.   EN=1;
  200.   delay1ms(1);
  201.   EN=0;
  202. }

  204. void wr_new()
  205. {
  206.         uchar i;
  207.   wr_com(0x40);
  208.   for(i=0;i<8;i++)
  209.   {
  210.     wr_dat(table[ i]);
  211.   }
  212. }

  214. void lcd_init()
  215. {
  216.         delay1ms(15);
  217.   wr_com(0x38);delay1ms(5);
  218.   wr_com(0x08);delay1ms(5);
  219.   wr_com(0x01);delay1ms(5);
  220.   wr_com(0x06);delay1ms(5);
  221.   wr_com(0x0c);delay1ms(5);
  222.   wr_new();
  223.   wr_com(0x80);
  224.   wr_dat('A');
  225.   wr_com(0x89);
  226.   wr_dat('B');
  227.   wr_com(0xc0);
  228.   wr_dat('C');
  229.         wr_com(0xcd);
  230.   wr_dat('%');
  231. }

  233. unsigned char adc0832(unsigned char CH)
  234. {
  235.         unsigned char i,test,adval;
  236.         adval = 0x00;
  237.         test = 0x00;
  238.         Clk = 0;       //初始化
  239.         DATI = 1;
  240.         _nop_();
  241.         CS = 0;
  242.         _nop_();
  243.         Clk = 1;
  244.         _nop_();
  245.
  246.
  247.         if ( CH == 0x00 )      //通道选择
  248.         {
  249.                 Clk = 0;
  250.                 DATI = 1;      //通道0的第一位
  251.                 _nop_();
  252.                 Clk = 1;
  253.                 _nop_();
  254.                 Clk = 0;
  255.                 DATI = 0;      //通道0的第二位
  256.                 _nop_();
  257.                 Clk = 1;
  258.                 _nop_();
  259.         }
  260.         else
  261.         {
  262.                 Clk = 0;
  263.                 DATI = 1;      //通道1的第一位
  264.                 _nop_();
  265.                 Clk = 1;
  266.                 _nop_();
  267.                 Clk = 0;
  268.                 DATI = 1;      //通道1的第二位
  269.                 _nop_();
  270.                 Clk = 1;
  271.                 _nop_();
  272.         }
  273.
  274.         Clk = 0;
  275.         DATI = 1;
  276.         for( i = 0;i < 8;i++ )      //读取前8位的值
  277.         {
  278.                 _nop_();
  279.                 adval <<= 1;
  280.                 Clk = 1;
  281.                 _nop_();
  282.                 Clk = 0;
  283.                 if (DATO)
  284.                 adval |= 0x01;
  285.                 else
  286.                 adval |= 0x00;
  287.         }
  288.         for (i = 0; i < 8; i++)      //读取后8位的值
  289.         {
  290.                 test >>= 1;
  291.                 if (DATO)
  292.                 test |= 0x80;
  293.                 else
  294.                 test |= 0x00;
  295.                 _nop_();
  296.                 Clk = 1;
  297.                 _nop_();
  298.                 Clk = 0;
  299.         }
  300.         if (adval == test)      //比较前8位与后8位的值，如果不相同舍去。若一直出现显示为零，请将该行去掉
  301.         dat = test;
  302.         nop_();
  303.         CS = 1;        //释放ADC0832
  304.         DATO = 1;
  305.         Clk = 1;
  306.         return dat;
  307. }

  309. u8 smog=0;
  310. u8 steps;
  311. void main(void)
  312. {
  313.         u8 temp=0,humi=0;
  314.         lcd_init();
  315.         wr_com(0x01);
  316.         while(DHT11_Init());
  317.         motor=1;
  318.   while(1)
  319.   {
  320.                 DHT11_Read_Data(&temp,&humi);
  321.     ch0=adc0832(0)*1.97;
  322.                 smog=ch0/5;
  323.           //数据处理
  324.                 datas0[2]=smog/100;
  325.           datas0[1]=smog/10%10;   //小数点后两位
  326.                 datas0[0]=smog%10;   //小数点后两位
  327.
  328.                 ch1=adc0832(1)*1.97;
  329.
  330.                 //数据处理
  331.                 datas1[3]=ch1/1000;    //个位
  332.           datas1[2]=ch1%1000/100;  //小数点后一位
  333.           datas1[1]=ch1%100/10;   //小数点后两位
  334.                 datas1[0]=ch1%10;   //小数点后两位
  335.                 vcc=datas1[3]*1000+datas1[2]*100+datas1[1]*10+datas1[0];
  336.
  337.                 wr_com(0x80);
  338.                 wr_dat('s');
  339.                 wr_dat('m');
  340.                 wr_dat('o');
  341.                 wr_dat('g');
  342.                 wr_dat(':');
  343.                 wr_dat(datas0[2]+0x30);
  344.                 wr_dat(datas0[1]+0x30);
  345.     wr_dat(datas0[0]+0x30);
  346.                 wr_dat('%');
  347.                 wr_com(0x8b);
  348.     wr_dat(datas1[2]+0x30);
  349.                 wr_dat('.');
  350.                 wr_dat(datas1[1]+0x30);
  351.     wr_dat(datas1[0]+0x30);
  352.                 wr_dat('V');
  353.                 wr_com(0x80+0x40);
  354.                 wr_dat('t');
  355.                 wr_dat(':');
  356.                 wr_dat(temp/10+0x30);
  357.                 wr_dat(temp%10+0x30);
  358.                 wr_dat('^');
  359.                 wr_dat('C');
  360.                 wr_com(0x88+0x40);
  361.                 wr_dat('h');
  362.                 wr_dat(':');
  363.                 wr_dat(humi/10+0x30);
  364.                 wr_dat(humi%10+0x30);
  365.                 wr_dat('%');
  366.                 if(vcc>177){//大于1.77V
  367.                         send_pulse_f(steps);
  368.                         steps++;
  369.                         if(steps>=8){
  370.                                 steps=0;
  371.                         }
  372.                 }
  373.                 if(vcc<120){
  374.                         send_pulse_z(steps);
  375.                         steps++;
  376.                         if(steps>=8){
  377.                                 steps=0;
  378.                         }
  379.                 }
  380.                 if(temp>40 || humi>80){
  381.                         motor=0;
  382.                 }
  383.                 else motor=1;
  384.                 delay_ms(30);
  385.   }
  386. }

复制代码

分享到:  QQ好友和群QQ好友和群 QQ空间QQ空间 腾讯微博腾讯微博 腾讯朋友腾讯朋友
收藏收藏 分享淘帖 顶顶 踩踩
回复

使用道具 举报

沙发
ID:1078420 发表于 2023-5-18 22:58 | 只看该作者
图片好像没有发出来，就是实物上lcd1602是一行白块
回复

使用道具 举报

板凳
ID:123289 发表于 2023-5-19 08:47 | 只看该作者
先确认实物与仿真是一样的。
回复

使用道具 举报

地板
ID:161164 发表于 2023-5-19 08:51 | 只看该作者
检查接线，检查排阻方向
回复

使用道具 举报

5#
ID:1010435 发表于 2023-5-22 23:03 | 只看该作者
调整下对比度试试，就是第三脚的电压
回复

使用道具 举报

6#
ID:1079228 发表于 2023-5-23 00:23 | 只看该作者
首先查看一下接线，看看硬件接线是否出错，还有单片机型号确认一下
回复

使用道具 举报

7#
ID:526543 发表于 2023-5-23 11:06 | 只看该作者
实物和仿真差距大这呢
回复

使用道具 举报

8#
ID:744809 发表于 2023-5-23 13:47 | 只看该作者
应该是对比度电压不对，要用可调电阻进行调节的。
回复

使用道具 举报

9#
ID:94031 发表于 2023-5-23 15:40 | 只看该作者
程序还牵扯DHT11的操作，如果DHT11不正常，会影响LCD1602。我屏蔽DHT11程序在实物上试，LCD1602显示是正常的。
回复

使用道具 举报

返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

手机版|小黑屋|51黑电子论坛 |51黑电子论坛6群 QQ 管理员QQ:125739409;技术交流QQ群281945664

Powered by 单片机教程网

快速回复 返回顶部 返回列表
