基于51单片机的蓝牙温湿度测量控制程序原理图PCB文件

ID:1107118 · 发表于 2023-12-29 20:35

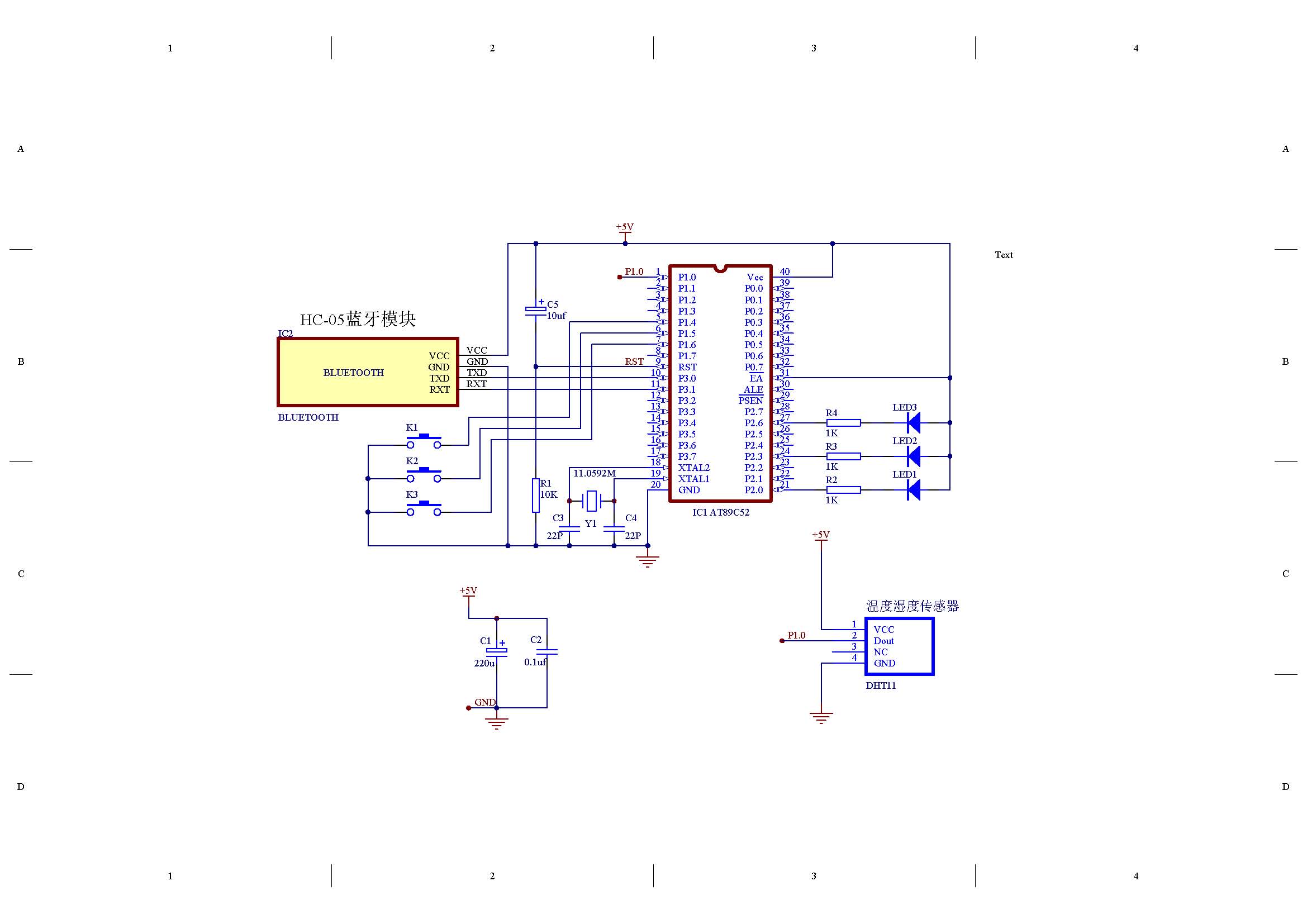

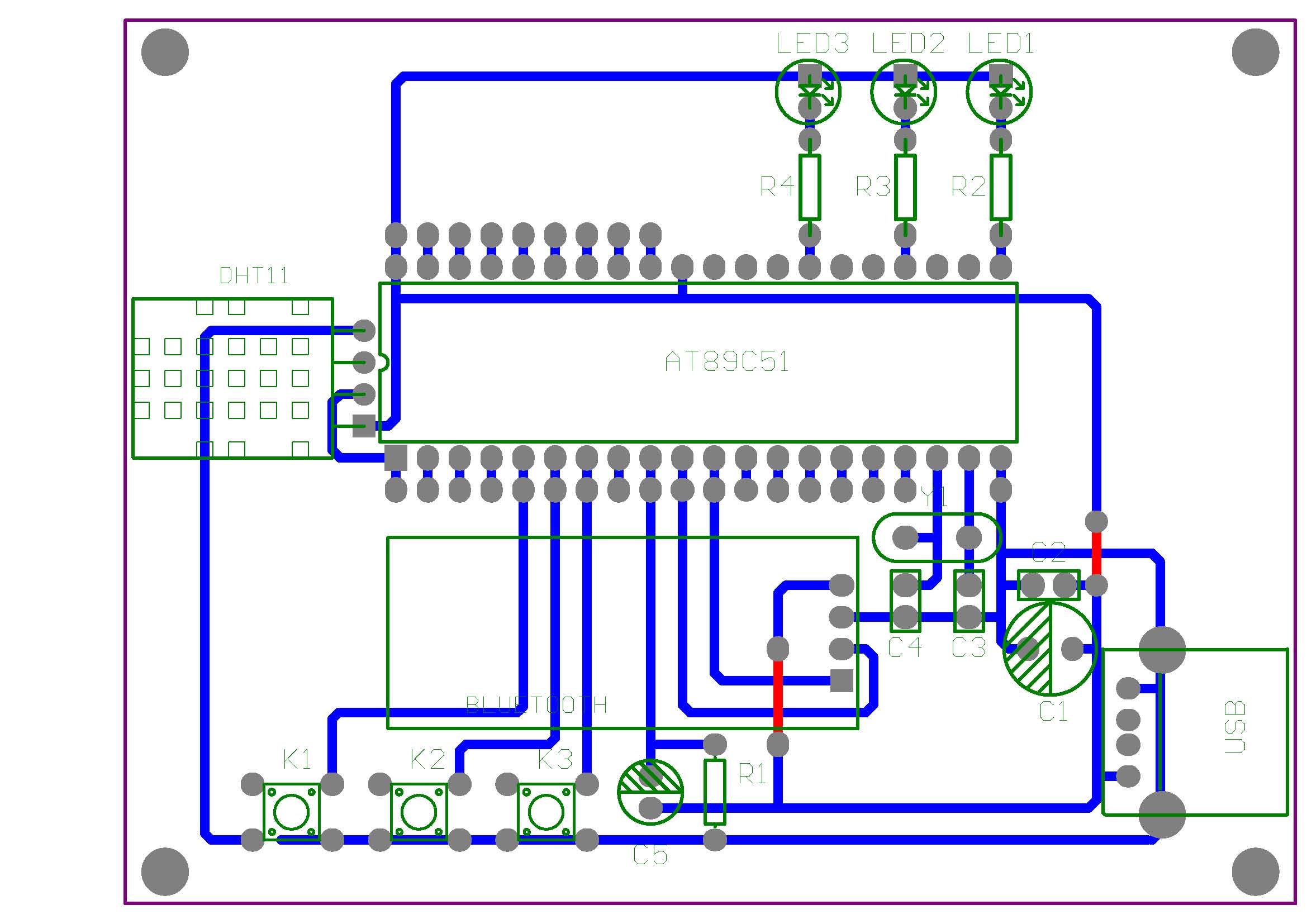

Altium Designer画的原理图和PCB图如下：(51hei附件中可下载工程文件)

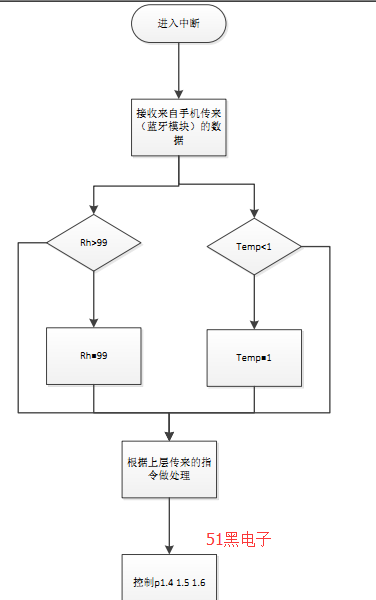

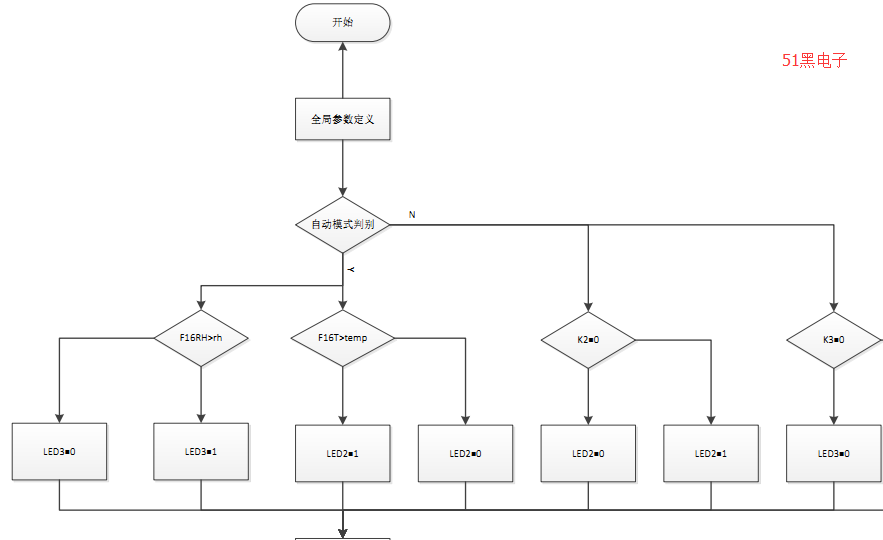

程序流程图:

单片机源程序如下:

#include<reg52.h>
#include <stdio.h>
extern unsigned char F16T,F16RH; //温湿度数据
unsigned char Rx_buf[4],Rxnum=0,temp,rh;
sbit LED1=P2^0; //投停自动按键
sbit LED2=P2^3; //加温启启指示灯（如果要实现控制，可在这个端口加装上楼层电器模块）
sbit LED3=P2^6; //加湿启启指示灯（如果要实现控制，可在这个端口加装上楼层电器模块）
sbit k1=P1^4; //投停自动按键
sbit k2=P1^5; //加温启停按键
sbit k3=P1^6; //加湿启停按键
sbit bit11=P1^1; //DHT11传感器数据端
unsigned char U8T_data_H,U8T_data_L,U8RH_data_H,U8RH_data_L,U8checkdata;
unsigned char F16T,F16RH,n;// read 8 bits onice
void Delay_ms(unsigned int n)//n 毫秒延时
{
unsigned char j;
while(n--)
{
for(j=0;j<125;j++);
}
if(k1==0) //自动、手动切换按键按下判断处理
{
while(k1==0); //再次判断按下否，当放开按键时
if(LED1==1) //判断自动按停情况：1为手动 0为自动
LED1=0; //切换为自动开
else LED1=1; //切换为自动关
}
if(LED1==1) //自动、手动判断 1为手动 0为自动
{
if(k2==0) //加热启停切换按键按下判断处理
{
while(k2==0); //再次判断按下否
if(LED2==1) //如果之前是 1为停止（加热关） 0为加热（加热开）
LED2=0; //则切换为加热状态（加热开）
else LED2=1; //否则切换为停止加热状态（加热关）
}
if(k3==0) //加湿启停切换按键按下判断处理
{
while(k3==0); //再次判断按下否
if(LED3==1) //如果之前是 1为停止（加湿关） 0为加湿（加湿开）
LED3=0; //则切换为加湿状态（加湿开）
else LED3=1; //否则切换为停止加湿状态（加湿关）
}
}
else //自动状态
{
if(F16T>temp) //温度大于设定值时
{
LED2=1; //停止加热（加热关）
}
else LED2=0; //温度低于设定值时，开始加热（加热开）
if(F16RH>rh) //湿度大于设定值时
{
LED3=1; //停止加热（加热关）
}
else LED3=0; //湿度低于设定值时，开始加湿（加湿开）
}
}
void Delay_us(unsigned char n)
{
n=n/2;
while(--n);
}//N us 延时函数
//--------------------------------
//-----温湿度读取子程序 ------------
//--------------------------------
//----以下变量均为全局变量--------
//----温度高 8 位== U8T_data_H------
//----温度低 8 位== U8T_data_L------
//----湿度高 8 位== U8RH_data_H-----
//----湿度低 8 位== U8RH_data_L-----
//----校验 8 位 == U8checkdata-----
//----调用相关子程序如下----------
//---- Delay();, Delay_10us();,COM();
//--------------------------------
char COM(void)
{
char i,U8temp,U8comdata; //用于最终读取的温湿度数据
for(i=0;i<8;i++)
{
while(!bit11);
Delay_us(35); //表示读取的高电位延时大于 20 多 us 则读取的是 1 否则读取的是0
U8temp=0;
if(bit11)U8temp=1; //通过 U8FLAG可判断bit11 显示数据的脉长
while(bit11);
U8comdata<<=1;
U8comdata|=U8temp;
}//rof
return U8comdata;
}
void getDHT11(void)
{
GO1:bit11=0;
Delay_ms(20); //主机拉低 18ms
bit11=1; //总线由上拉电阻拉高主机延时 20us
Delay_us(60); //主机设为输入
if(!bit11) //bit11=1;判断从机响应信号,判断从机是否有低电平响应信号
{
while(!bit11); //如不响应则跳出，响应则向下运行
while(bit11);
U8RH_data_H=COM(); //数据接收状态
U8RH_data_L=COM();
U8T_data_H=COM();
U8T_data_L=COM();
U8checkdata=COM();
bit11=1;
if((U8T_data_H+U8T_data_L+U8RH_data_H+U8RH_data_L)!=U8checkdata) //数据校验
goto GO1;
}//fi
F16T=U8T_data_H+U8T_data_L/256; //change integer to float
F16RH=U8RH_data_H+U8RH_data_L/256;
}
void InitUART(void) //这是串口的基本配置，配置他的波特率是9600.这些参数都是标准的。
{
TMOD = 0x20;
SCON = 0x50;
TH1 = 0xFD;
TL1 = TH1;
PCON = 0x00;
EA = 1;
ES = 1;
TR1 = 1;
}
/*
* UART 发送一字节
*/
void UART_send_byte(char dat)
{
SBUF = dat;
while (TI == 0);
TI = 0;
}
/*
* UART 发送字符串
*/
void UART_send_string(unsigned char *buf)
{
while (*buf != '\0')
{
UART_send_byte(*buf++);
}
}
void main()
{
unsigned char Tx_Buf[12];
unsigned char LEDstatus;//灯的状态
InitUART(); //初始化串口
temp=25;
rh=60;
while(1)
{
getDHT11(); //获取温湿度值
Tx_Buf[0]='T'; //帧头
Tx_Buf[1]=F16T/10%10+0x30; //将温湿度数据送往发送数组,送给蓝牙模块让手机APP显示
Tx_Buf[2]=F16T%10+0x30;
Tx_Buf[3]=F16RH/10%10+0x30;
Tx_Buf[4]=F16RH%10+0x30;
Tx_Buf[5]=temp/10%10+0x30; //将温湿度数据送往发送数组,送给蓝牙模块让手机APP显示
Tx_Buf[6]=temp%10+0x30;
Tx_Buf[7]=rh/10%10+0x30;
Tx_Buf[8]=rh%10+0x30;
LEDstatus=LED1;
Tx_Buf[9]=LEDstatus+0x30; //发送自动投停状态到APP显示
LEDstatus=LED2;
Tx_Buf[10]=LEDstatus+0x30; //发送加热状态到APP显示
LEDstatus=LED3;
Tx_Buf[11]=LEDstatus+0x30; //发送加湿状态到APP显示
UART_send_string(Tx_Buf); //串口发送温湿度数据出去
Delay_ms(1000);
}
}
/*****************串口接收中断函数,接收蓝牙模块的数据****************** ***/
void UARTInterrupt(void) interrupt 4
{
ES=0; //关闭中断
if(RI) //接收到数据
{
Rx_buf[Rxnum]=SBUF; //接收数据进数组
if(Rx_buf[Rxnum]==0x0A)
Rxnum=0;
else
Rxnum++;
if(Rx_buf[0]==0x31) //接收到的APP传送来的手动、自动切换指令头部数据
{
if(Rx_buf[1]==0x30) //接收到的APP传送来的切换为自动指令
LED1=0; //自动开
if(Rx_buf[1]==0x31) //接收到的APP传送来的切换为手动指令
LED1=1; //自动关
}
if(Rx_buf[0]==0x32) //接收到的APP传送来的加温指令头部数据
{
if(Rx_buf[1]==0x30) //接收到的APP传送来的加温开指令
LED2=0; //加温开
if(Rx_buf[1]==0x31) //接收到的APP传送来的加温关指令
LED2=1; //加温关
}
if(Rx_buf[0]==0x33) //接收到的APP传送来的加湿指令头部数据
{
if(Rx_buf[1]==0x30) //接收到的APP传送来的加湿开指令
{
LED3=0; //加湿开
}
else
if(Rx_buf[1]==0x31) //接收到的APP传送来的加湿开指令
{
LED3=1; //加湿关
}
}
if(Rx_buf[0]==0x34) //接收到的APP传送来的温度设置指令头数据
{
if(Rx_buf[1]==0x31) //接收到的APP传送来的温度设置定值加1指令
{
temp++; //温度定值加1
if(temp>99)
temp=99;
}
if(Rx_buf[1]==0x30) //接收到的APP传送来的温度设置定值减1指令
{
temp--; //温度定值减1
if(temp<1)
temp=1;
}
Rx_buf[1]=0; //清除指令
}
if(Rx_buf[0]==0x35) //接收到的APP传送来的湿度设置指令头数据
{
if(Rx_buf[1]==0x31) //接收到的APP传送来的湿度设置定值加1指令
{
rh++; //湿度定值加1
if(rh>99)
rh=99;
}
if(Rx_buf[1]==0x30) //接收到的APP传送来的湿度设置定值减1指令
{
rh--; //湿度定值减1
if(rh<1)
rh=1;
}
Rx_buf[1]=0; //清除指令
}
}
RI=0;
ES=1; //关闭中断
}

复制代码
