单片机系统设计|下载电路设计

ID:117358 · 发表于 2016-5-1 05:22

前几天讲解了单片机系统正常工作所需要的基本配置，也就是最小系统。单片机的最小系统包括：复位电路、晶振电路、电源电路、下载电路。讲解每个电路，并结合实际设计，展示实际电路。今天讲解下载电路。

1单片机程序的下载方式
单片机是一种可编程芯片，在程序中可以实现对单片机IO口、片上资源的充分利用，正是因为可编程单片机才具有了强大的灵活性。那程序如何烧写到单片机中呢？每种单片机都有各自烧录方法，今天主要介绍三种：

ISP方式；
SWD方式；
JTAG方式；

2烧写程序所用的工具
每种不同的烧写方法使用不同的工具：

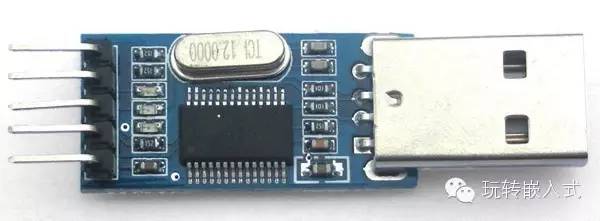

ISP方式：这种方式是通过单片机的UART口实现的，STC51单片机、STM32单片机、LPC单片机都可以用这种方式下载，所用的工具为USB/TTL；

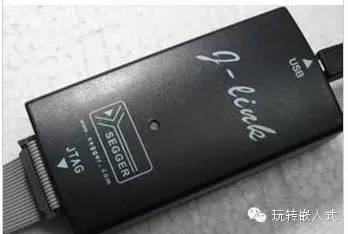

SWD方式：这种方式其实只有两根线，SWDIO和SWCLK，所用的工具为J-LINK；
JTAG方式：这种方式所使用的工具也为J-LINK。

3接口电路

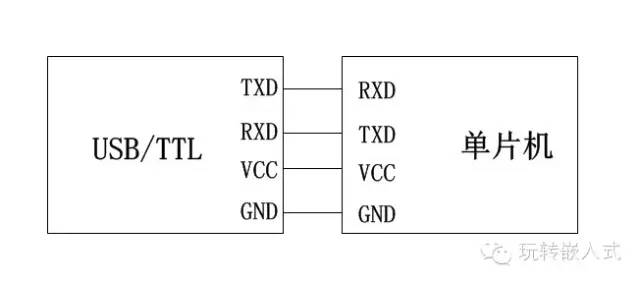

ISP接口电路：

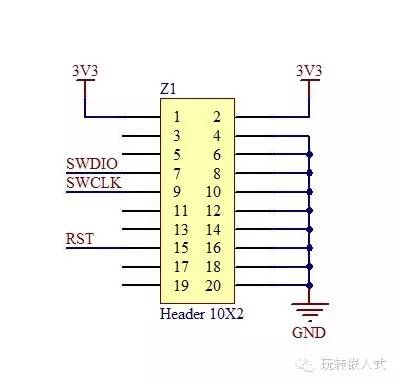

SWD接口电路：

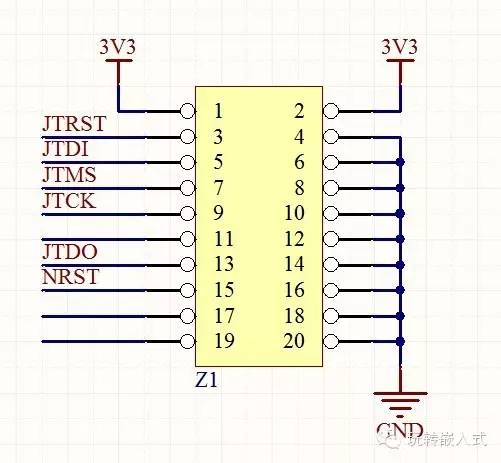

JTAG接口电路：

该部分内容，之前在“单片机程序下载讲解”中讲过，详情点击查看。
