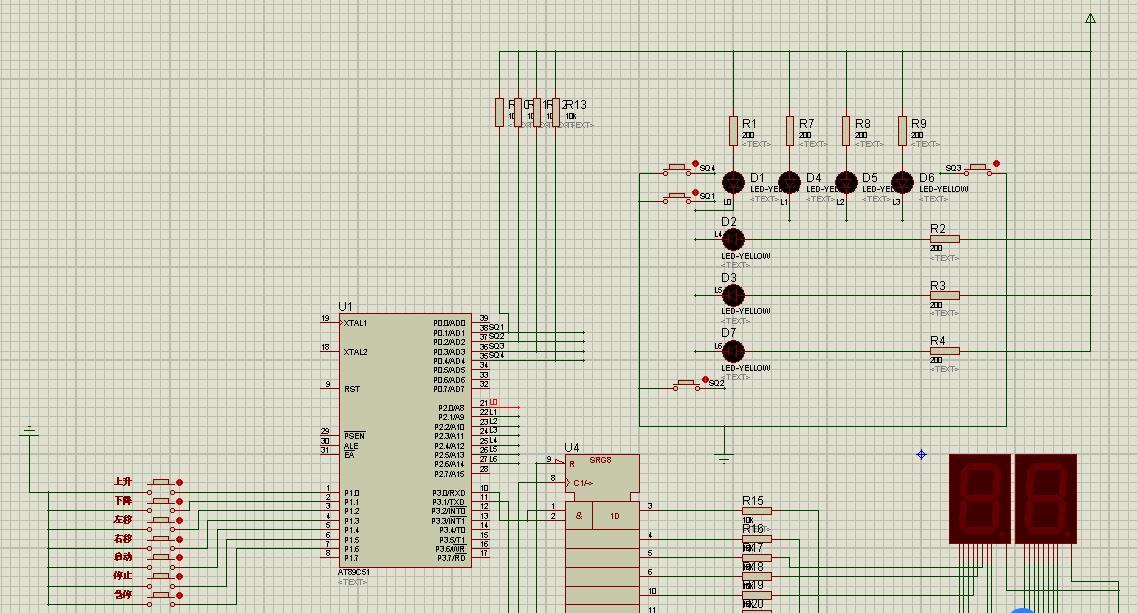

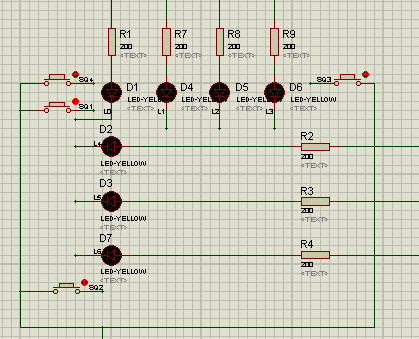

求该单片机程序流程框图 和 I/0口

1. KEY EQU             P1         ;

2.

3. SQ  EQU             P0         ;

4.

5. FLAG       BIT 2AH.0   ;走动标志

6.

7. DLY        BIT 2AH.1   ;延时5秒起动标志

8.

9. FLAG_DLY   BIT 2AH.2   ;延时5秒标志

10.

11. FLAG_STOP  BIT 2AH.3   ;急停标志

12.

13. FLAG_PRO   BIT 2AH.4   ;禁止按键标志

14.

15. FLAG_DANBU   BIT 2AH.5 ;单步操作标志

16.

17. ORG   0000H

18.

19. AJMP INIT

20.

21. ORG   000BH

22.

23. AJMP TIME0

24.

25. ORG   0030H

26.

27. INIT:

28.

29. MOV SP,#30H

30.

31. MOV SCON,#0H

32.

33. MOV TMOD,#01H

34.

35. MOV TH0,#03CH

36.

37. MOV TL0,#0B0H

38.

39. MOV R4,#0

40.

41. MOV R5,#2           ;上下循环两次

42.

43. MOV R7,#2      ;

44.

45. MOV 50H,#0     ;

46.

47. MOV 52H,#0     ;

48.

49. //SETB FLAG

50.

51. SETB EA

52.

53. SETB ET0

54.

55. SETB TR0

56.

57. ACALL DISPLAY  ;

58.

59. CLR P2.0

60.

61. ////////////////////////////////////

62.

63. MAIN:

64.

65. JB FLAG,GO1SET         ;启动转，否则下一步

66.

67. MOV R5,#1

68.

69. CLR FLAG_PRO         ;取消按键禁止

70.

71. CJNE R4,#1,GOA         ;对比跳转相应工序

72.

73. AJMP GO1

74.

75. GOA:

76.

77. CJNE R4,#2,GOB

78.

79. AJMP GO2

80.

81. GOB:

82.

83. CJNE R4,#3,GOC

84.

85. AJMP GO3

86.

87. GOC:

88.

89. CJNE R4,#4,GOD

90.

91. AJMP GO4

92.

93. GOD:

94.

95. SJMP MAIN

96.

97. GO1SET:

98.

99. MOV P2,#0FEH        ;启动前清除指示

100.

101. MOV R5,#2                ;两次上下

102.

103. GO1:

104.

105. MOV R4,#0                ;清0防止指标混乱

106.

107. ACALL DELYS

108.

109. //ACALL DELYS

110.

111. CLR P2.0                ;下降

112.

113. JB FLAG_STOP,$        ;急停

114.

115. ACALL DELYS

116.

117. //ACALL DELYS

118.

119. CLR P2.4

120.

121. JB FLAG_STOP,$

122.

123. ACALL DELYS

124.

125. //ACALL DELYS

126.

127. CLR P2.5

128.

129. JB FLAG_STOP,$

130.

131. ACALL DELYS

132.

133. //ACALL DELYS

134.

135. CLR P2.6

136.

137. JB FLAG_STOP,$

138.

139. JB FLAG_DANBU,MAIN;单步停止

140.

141. JB SQ.2,$              ;限位

142.

143. GO2:

144.

145. MOV R4,#0

146.

147. ACALL DELYS

148.

149. ACALL DELYS

150.

151. SETB P2.6                ;上升

152.

153. JB FLAG_STOP,$

154.

155. ACALL DELYS

156.

157. //ACALL DELYS

158.

159. SETB P2.5

160.

161. JB FLAG_STOP,$

162.

163. ACALL DELYS

164.

165. //ACALL DELYS

166.

167. SETB P2.4

168.

169. JB FLAG_STOP,$

170.

171. ACALL DELYS

172.

173. //ACALL DELYS

174.

175. //SETB P2.0

176.

177. JB FLAG_STOP,$

178.

179. JB FLAG_DANBU,MAIN

180.

181. JB SQ.1,$

182.

183. DJNZ R5,GO1

184.

185. GO3:

186.

187. MOV R4,#0

188.

189. CLR P2.0                ;右移

190.

191. JB FLAG_STOP,$

192.

193. ACALL DELYS

194.

195. //ACALL DELYS

196.

197. CLR P2.1

198.

199. JB FLAG_STOP,$

200.

201. ACALL DELYS

202.

203. //ACALL DELYS

204.

205. CLR P2.2

206.

207. JB FLAG_STOP,$

208.

209. ACALL DELYS

210.

211. //ACALL DELYS

212.

213. CLR P2.3

214.

215. JB FLAG_STOP,$

216.

217. JB FLAG_DANBU,NEXT

218.

219. JB SQ.3,$

220.

221. SETB DLY                  ;延时5S

222.

223. JNB FLAG_DLY,$

224.

225. CLR FLAG_DLY

226.

227. CLR DLY

228.

229. GO4:

230.

231. MOV R4,#0

232.

233. ACALL DELYS

234.

235. //ACALL DELYS

236.

237. SETB P2.3                ;左移

238.

239. JB FLAG_STOP,$

240.

241. ACALL DELYS

242.

243. //ACALL DELYS

244.

245. SETB P2.2

246.

247. JB FLAG_STOP,$

248.

249. ACALL DELYS

250.

251. //ACALL DELYS

252.

253. SETB P2.1

254.

255. JB FLAG_STOP,$

256.

257. ACALL DELYS

258.

259. //ACALL DELYS

260.

261. //SETB P2.0

262.

263. JB FLAG_STOP,$

264.

265. JB FLAG_DANBU,NEXT

266.

267. JB SQ.4,$

268.

269. INC R3                   ;计步器

270.

271. ACALL DISPLAY  ;显示

272.

273. NEXT:

274.

275. AJMP MAIN

276.

277.

278. /////////////////////////////////////////

279.

280. K1:                   ;

281.

282. JNB KEY.0,K1A;检测P0.0口

283.

284. AJMP  K2

285.

286. K1A:

287.

288. ACALL DELY           ;延时去抖

289.

290. JNB KEY.0,K1B;检测P0.0口

291.

292. AJMP  K2

293.

294. K1B:

295.

296. JNB KEY.0,K1B;等待按键

297.

298. JB FLAG,K2

299.

300. JB FLAG_PRO,K2

301.

302. MOV P2,#0EH

303.

304. MOV R4,#2

305.

306. MOV R5,#1

307.

308. SETB FLAG_DANBU

309.

310. RET

311.

312. K2:                   ;

313.

314. JNB KEY.1,K2A

315.

316. AJMP  K3

317.

318. K2A:

319.

320. ACALL DELY

321.

322. JNB KEY.1,K2B

323.

324. AJMP  K3

325.

326. K2B:

327.

328. JNB KEY.1,K2B

329.

330. JB FLAG,K3

331.

332. JB FLAG_PRO,K3

333.

334. MOV P2,#0FEH

335.

336. MOV R4,#1

337.

338. MOV R5,#1

339.

340. SETB FLAG_DANBU

341.

342. RET

343.

344. K3:                        ;

345.

346. JNB KEY.2,K3A

347.

348. AJMP  K4

349.

350. K3A:

351.

352. ACALL DELY

353.

354. JNB KEY.2,K3B

355.

356. AJMP  K4

357.

358. K3B:

359.

360. JNB KEY.2,K3B

361.

362. JB FLAG,K4

363.

364. JB FLAG_PRO,K4

365.

366. MOV P2,#0F0H

367.

368. MOV R4,#4

369.

370. MOV R5,#1

371.

372. SETB FLAG_DANBU

373.

374. RET

375.

376. K4:

377.

378. JNB KEY.3,K4A

379.

380. AJMP  K5

381.

382. K4A:

383.

384. ACALL DELY

385.

386. JNB KEY.3,K4B

387.

388. AJMP  K5

389.

390. K4B:

391.

392. JNB KEY.3,K4B

393.

394. JB FLAG,K5

395.

396. JB FLAG_PRO,K5

397.

398. MOV P2,#0FEH

399.

400. MOV R4,#3

401.

402. MOV R5,#1

403.

404. SETB FLAG_DANBU

405.

406. RET

407.

408. K5:

409.

410. JNB KEY.4,K5A

411.

412. AJMP  K6

413.

414. K5A:

415.

416. ACALL DELY

417.

418. JNB KEY.4,K5B

419.

420. AJMP  K6

421.

422. K5B:

423.

424. JNB KEY.4,K5B

425.

426. SETB FLAG          ;启动

427.

428. SETB FLAG_PRO ;禁止按键作用

429.

430. CLR FLAG_STOP ;取消急停

431.

432. CLR FLAG_DANBU;取消单步

433.

434. RET

435.

436. K6:

437.

438. JNB KEY.5,K6A

439.

440. AJMP  K7

441.

442. K6A:

443.

444. ACALL DELY

445.

446. JNB KEY.5,K6B

447.

448. AJMP  K7

449.

450. K6B:

451.

452. JNB KEY.5,K6B

453.

454. CLR FLAG       ;停止运行

455.

456. //SETB FLAG_PRO

457.

458. RET

459.

460. K7:

461.

462. JNB KEY.6,K7A

463.

464. RET

465.

466. K7A:

467.

468. ACALL DELY

469.

470. JNB KEY.6,K7B

471.

472. RET

473.

474. K7B:

475.

476. JNB KEY.6,K7B

477.

478. SETB FLAG_STOP         ;急停

479.

480. RET

481.

482.

483. DELY:MOV R7,#10         ;延时0.5ms

484.

485. DLY0:MOV R6,#50

486.

487. DLY1:DJNZ R6,DLY1

488.

489. DJNZ R7,DLY0

490.

491. RET

492.

493. DELYS:MOV R7,#255         ;延时

494.

495. DLY2:MOV R6,#255

496.

497. DLY3:DJNZ R6,DLY3

498.

499. DJNZ R7,DLY2

500.

501. RET

502.

503. DISPLAY: ;显示

504.

505. MOV R7,#2      ;数码管位数

506.

507. MOV A,R3

508.

509. MOV B,#10

510.

511. DIV AB

512.

513. MOV 51H,A

514.

515. MOV 50H,B

516.

517. MOV  DPTR,#TABLE

518.

519. MOV R0,#50H

520.

521. LED1:

522.

523. MOV A,@R0

524.

525. MOVC A,@A+DPTR         //查表得段码

526.

527. MOV SBUF,A

528.

529. STOP:JNB TI,STOP

530.

531. CLR TI

532.

533. INC R0

534.

535. DJNZ R7,LED1

536.

537. RET

538.

539.

540. TIME0:                         ;延时2S

541.

542. MOV TH0,#03CH

543.

544. MOV TL0,#0B0H

545.

546. ACALL K1

547.

548. JNB DLY,EXIT

549.

550. INC R2

551.

552. CJNE R2,#75,EXIT ;5秒

553.

554. SETB FLAG_DLY

555.

556. MOV R2,#0

557.

558. EXIT:

559.

560. RETI

561.

562. TABLE:

563.

564. DB 3fh,06h,5bh,4fh

565.

566. DB 66h,6dh,7dh,07h

567.

568. DB 7fh,6fh,77h,7ch

569.

570. DB 39h,5eh,79h,71h

571.

572.

573. END
