GYJ-0021四路晶闸管扩展控制板电路图等资料下载

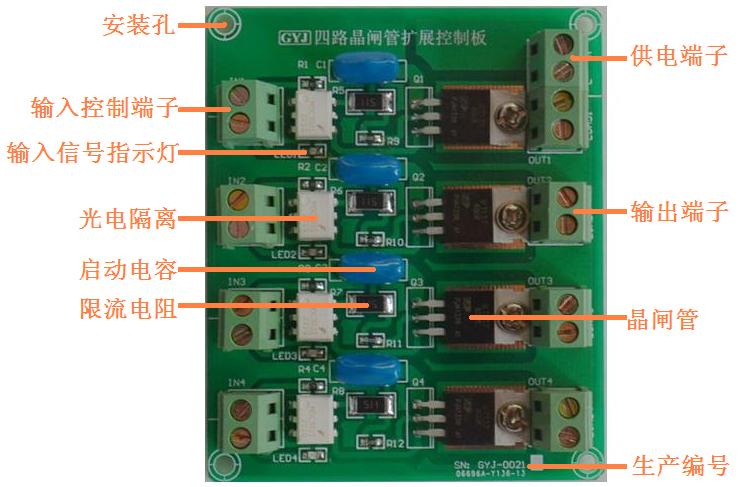

【简要说明】

一、 尺寸：长72mmX宽85mmX高12mm
二、 主要芯片：光耦 晶闸管
三、 工作电压：5V至24V。
四、  特点：1、四路输入具有工作指示灯。

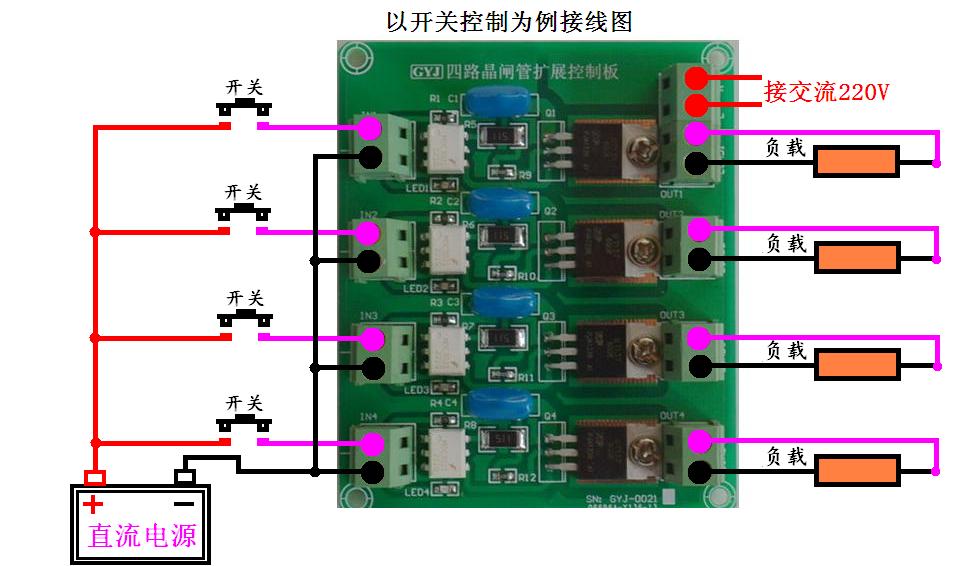

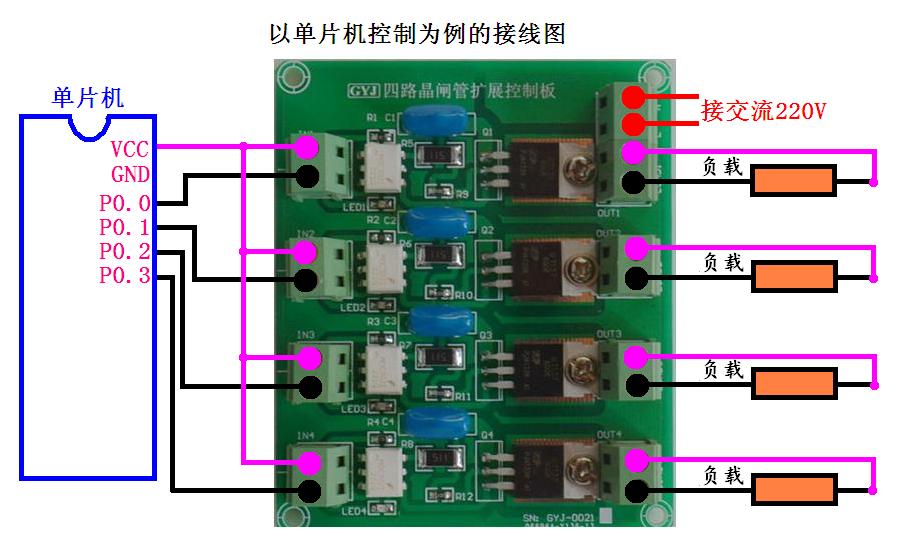

            2、可直接单片机控制或者开关控制。
            3、额定切换电流8A以内
            4、最大切换功率500W
            5、无机械触点（开关时间4.9微秒）。
            6、电器绝缘电阻100M
            7、触电耐压800V
            8、输入控制信号消失，负载自动断电
            9、端子采用螺旋压接端子
            10、工作温度-40度至 +70度

            11、工作湿度 40%  ~ 80%RH

            12、四周有4个固定安装孔
            13、具有电磁抗干扰能力

            14、板子稳定工作可靠

            15、智能控制交流负载

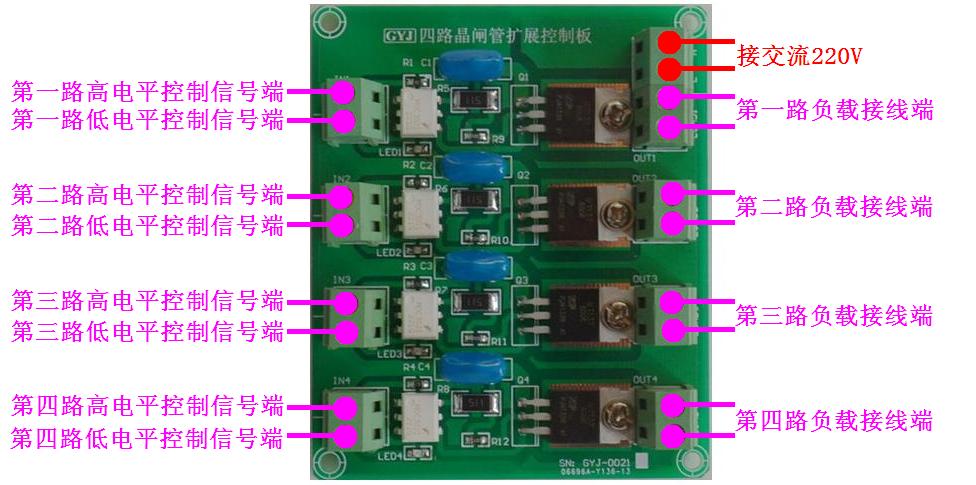

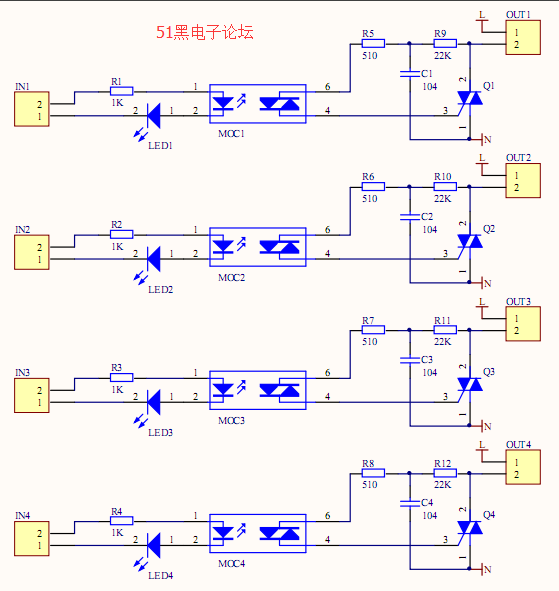

四路晶闸管扩展控制板电路原理图：
