GYJ-0039双路高速光电隔离转换模块带稳压静态低电平输出电路图等资料下载

【简要说明】

功能描述：

此工业级板的作用是，将输入信号通过光耦和输出信号进行隔离，这样可以改变可以提高电路的抗干扰能力，同时也可以转换信号电压。电路输入信号和输出信号均有指示灯。输入信号兼容高电平和低电平信号。

板子尺寸：长72mmX宽50mmX高12mm

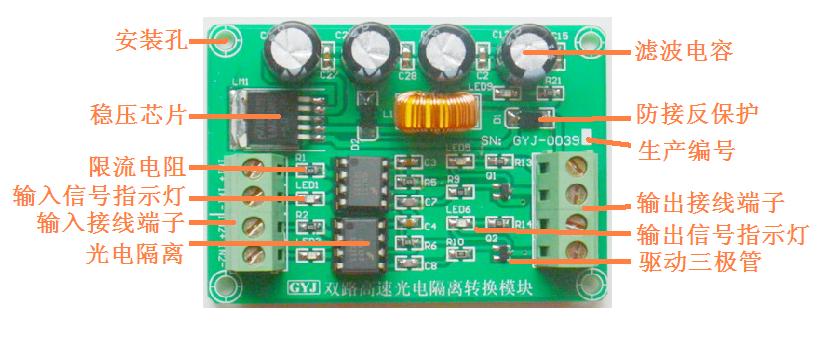

二、主要器件：光耦、二极管、端子
三、工作电压：输入端信号电压3.3V~48V 电压高于12V需要加限流电阻 ；
              输出端供电电压 6~30V 输出信号电压约等于输出供电电压
四、板子功耗：小于1W
五、特点：
         1、具有输入及输出信号指示功能。
         2、输入高电平及其低电平均可使用。
         3、双路独立工作。
         4、输入端信号作用时，输出端输出高电平，输入端无信号时，输出端信号灯亮。
         5、具有4个对称的安装孔。
         6、最高响应次数1M次/秒。
         7、可以和72MM卡槽板配合安装在DIN导轨上。

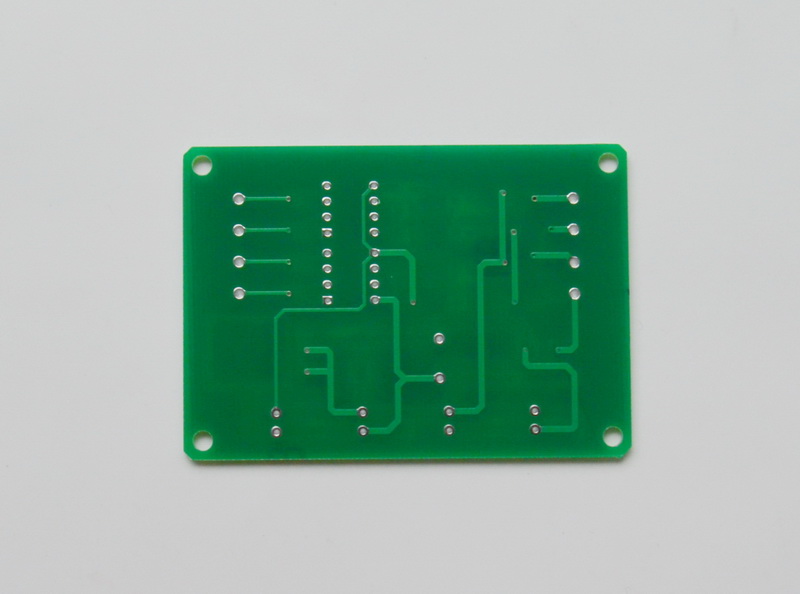

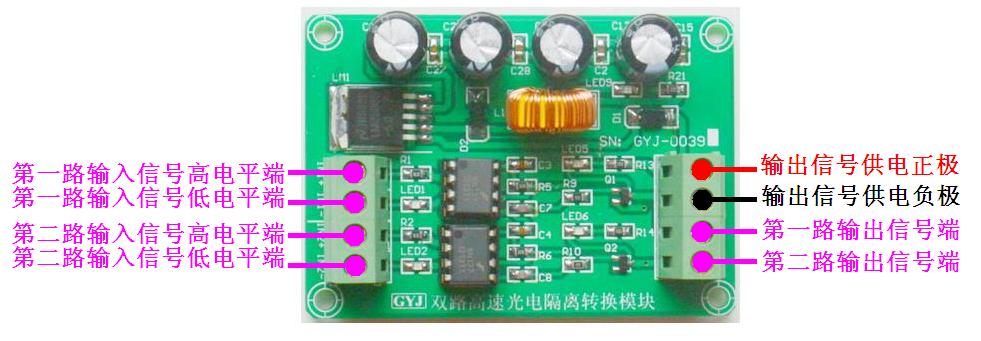

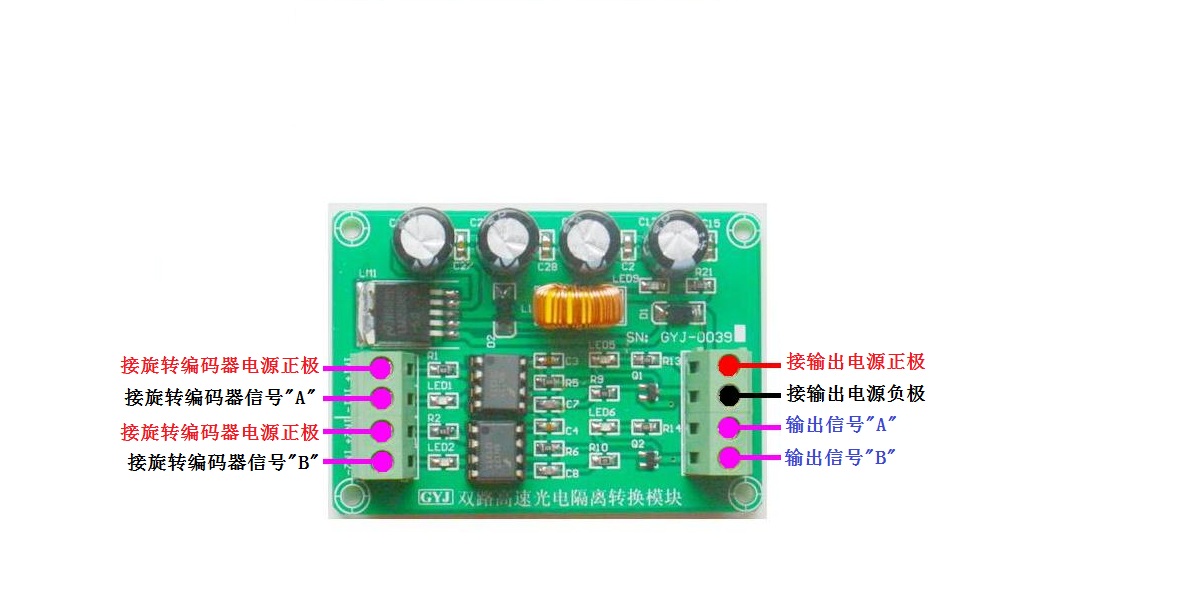

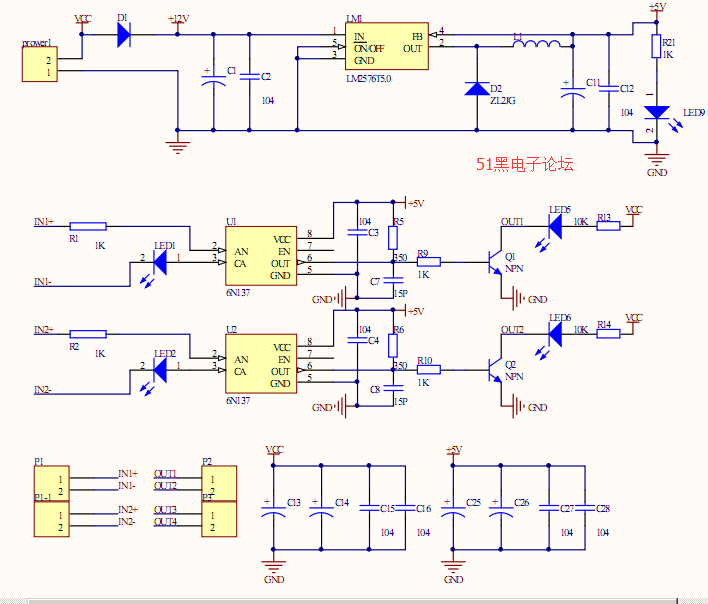

双路高速光电隔离转换模块带稳压原理图
