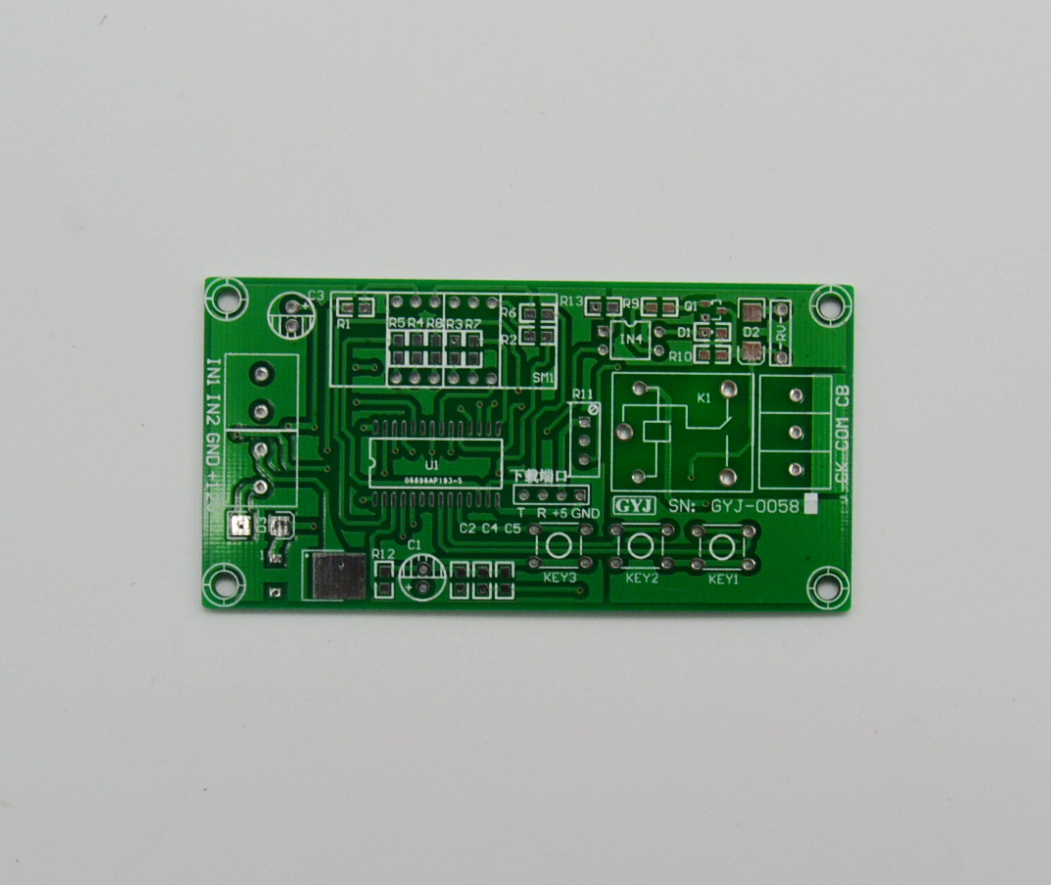

GYJ-0058单路带数码管可编程可调节延时模块资料下载

【产品简介】

一、 尺寸：长88.1cmX宽44.7cmX高2cm
二、 工作电压：直流12伏;
三、 特点：
1、可编程（通过下载排针可下载程序），比较灵活
2、具有两路(IN0和IN1)控制/检测信号输入端（也可作为两路AD采样输入）
3、有三个按键输入可以用来编程作为调节参数
4、一路DS18B20温度采集
5、具有继电器吸合指示灯
6、可控制交流220V/10A一下设备。（最大控制设备2000W）
7、可实现一路信号（低电平有效）输入控制继电器延时闭合，延时通断功能
8、具有继电器吸合指示灯
四、默认功能：

l 温度设定要有存储功能，断电重新启动时，设定的温度值有记忆。

l 设定报警温度值，设定温度范围是0到125度

l 温度设定用三个按键完成。分别为：key1功能键、key2调节键

l 按键要有防抖动功能。

l 按功能键key1时显示上次的温度设定值。同时设定温度的百位值闪烁，按上调键一次温度升高一度，同理，再次按下功能键时，十位进行调节。。

l 开机显示设定温度值，过5秒后显示实测温度。

l 当超过设定温度值时继电器吸合，低于设定温度时断开

l 串口发送温度值（注：需要改动板子，外加晶振）

五、可以根据顾客要求设计各种产品模块，延时、温度报警、电脑控制等等
六、DS18B20简介

DS18B20数字温度传感器接线方便，封装成后可应用于多种场合，如管道式，螺纹式，磁铁吸附式，不锈钢封装式，型号多种多样，有LTM8877，LTM8874等等。主要根据应用场合的不同而改变其外观。封装后的DS18B20可用于电缆沟测温，高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域。

1: 技术性能描述
①、 独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。
② 、测温范围 －55℃～+125℃，固有测温误差（注意，不是分辨率，这里之前是错误的）0.5℃。
③、支持多点组网功能，多个DS18B20可以并联在唯一的三线上，最多只能并联8个，实现多点测温，如果数量过多，会使供电电源电压过低，从而造成信号传输的不稳定。
④、工作电源: 3~5V/DC
⑤ 、在使用中不需要任何外围元件
⑥、 测量结果以9~12位数字量方式串行传送
⑦ 、不锈钢保护管直径 Φ6
⑧ 、适用于DN15~25, DN40~DN250各种介质工业管道和狭小空间设备测温
⑨、 标准安装螺纹 M10X1, M12X1.5, G1/2”任选
⑩ 、PVC电缆直接出线或德式球型接线盒出线,便于与其它电器设备连接
适用场合：各种带显示延时接通、断开、通断、温度控制等等
GYJ-0058_单路带数码管可编程可调节延时模块电路原理图：
