stm32定时器3输出PWM控制LED小灯呈现呼吸效果的源码与解说

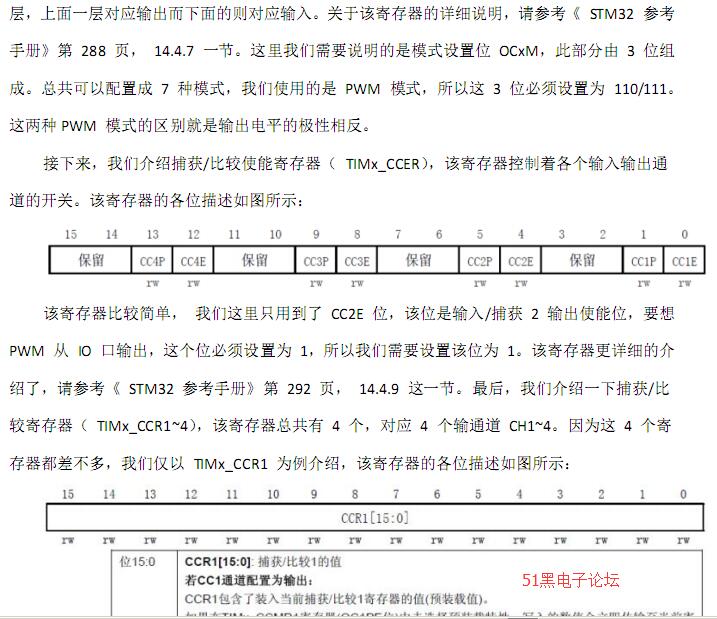

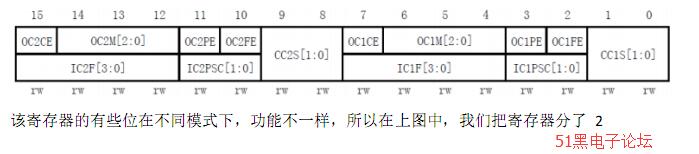

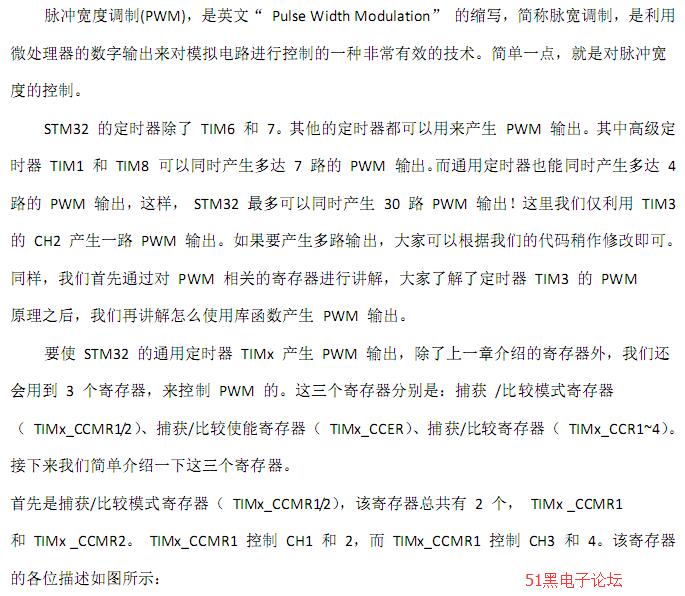

在本章中，我们将利用 TIM3 的通道 2，把通道 2 完全重映射到 PC7管脚， 产生 PWM 来控制 D9指示灯的亮度。本章分为以下学习目标：
1、学会操作 STM32 的定时器。
2、学会操作定时器输出PWM。



单片机源程序如下:

1. /*******************************************************************************

2. *

3. *                                        普中科技

4. --------------------------------------------------------------------------------

5. * 实 验 名                 : PWM实验

6. * 实验说明       : 通过定时器3输出一个PWM控制LED小灯，LED小灯呈现呼吸效果

7. * 连接方式       :

8. * 注    意                 :         所用函数在头文件.c文件内

9. *******************************************************************************/

10.

11.

12. #include "public.h"

13. #include "pwm.h"

14. #include "systick.h"

15.

16. /****************************************************************************

17. * Function Name  : main

18. * Description    : Main program.

19. * Input          : None

20. * Output         : None

21. * Return         : None

22. ****************************************************************************/

23. int main()

24. {

25.         u8 fx=1;//方向

26.         u32 ti=0;

27.         pwm_init();         //PWM初始化

28.         while(1)

29.         {

30.                 delay_ms(10);

31.                 if(fx==1)

32.                 {

33.                         ti++;

34.                         if(ti>300)

35.                         {

36.                                 fx=0;

37.                         }

38.                 }

39.                 else

40.                 {

41.                         ti--;

42.                         if(ti==0)

43.                         {

44.                                 fx=1;

45.                         }

46.                 }

47.                 TIM_SetCompare2(TIM3, ti);//设置TIMx捕获比较2寄存器值

48.         }

49. }

50.

51.

52.


复制代码

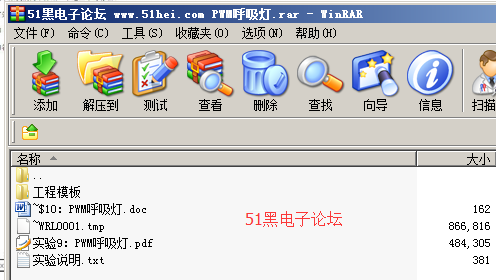

全部资料51hei下载地址：
PWM呼吸灯.rar (1.62 MB, 下载次数: 74)

2018-3-31 10:31 上传

点击文件名下载附件
pwm呼吸灯程序
