创客集结号详解开关电源电路知识

1.开关电源的电路组成：
开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

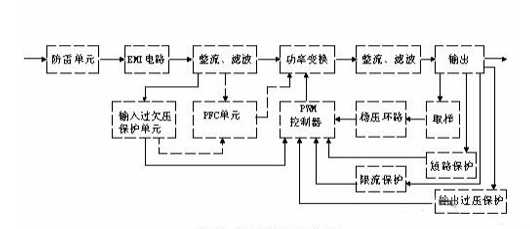

开关电源的电路组成方框图如下：



2.输入电路的原理以及常见电路：

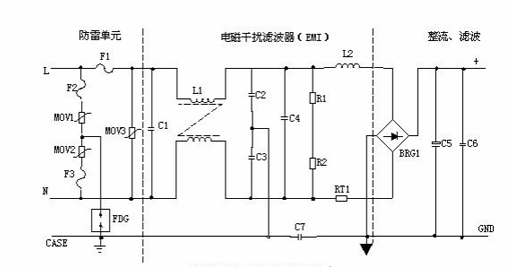

AC输入整流滤波电路原理：
