单片机8位LED灯采集ADC0809转换结果(程序+电路)

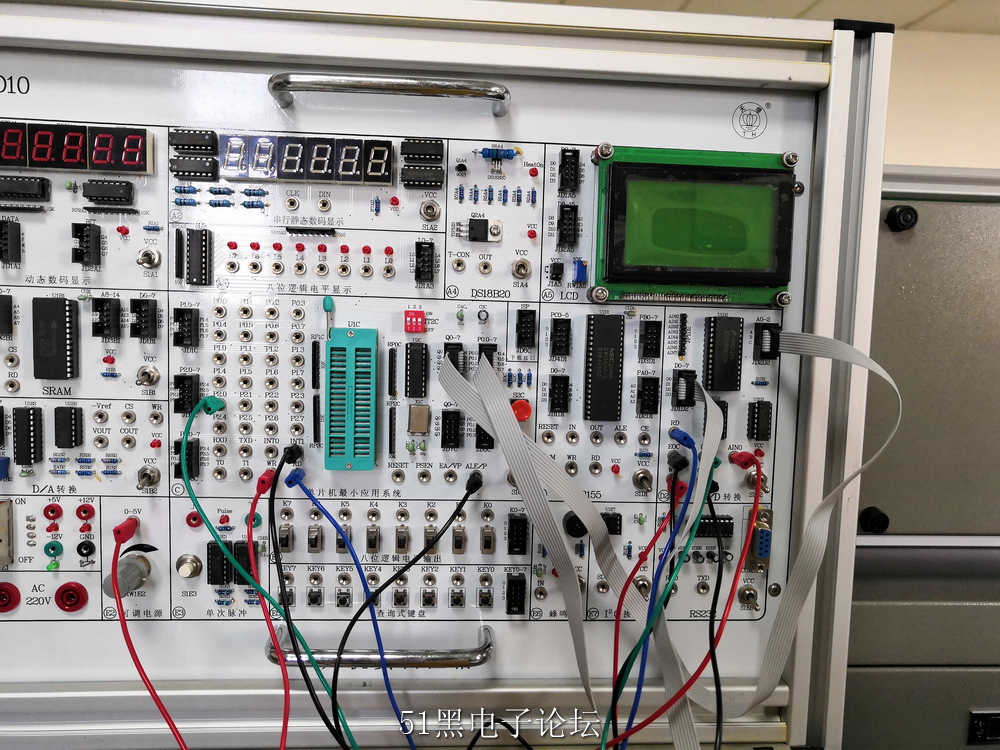

任务要求：调节电位器，8位LED灯显示AD采集结果。

电路原理图如下：

#include <reg52.h>         //头文件定义
#include<intrins.h>
#define uchar unsigned char           //宏定义
#define uint  unsigned int
sbit EOC=P3^3;//EOC转换结束信号，高电平说明转换结束。如果只是P3口，查询编程；如果是INT1，中断编程方法。
sbit CS=P2^0;
sbit AD_WR=P3^6;//控制ST
sbit AD_RD=P3^7;//控制OE
uchar ad_dat,a;
void main()
{
   CS=0;//WR=1;RD=1;
   while(1)
   {
      AD_WR=1;//st=1;
      _nop_();
      _nop_();
      _nop_();
      AD_WR=0;         //上升沿启动A/D转换
      _nop_();
      _nop_();
      _nop_();
          AD_WR=1; //下降沿开始A/D转换
      while(!EOC);//等待A/D转换结束，当EOC变为1时,A/D转换结束。
          P0=0XFF;
      AD_RD=0;//输出转换数据给单片机
          _nop_();
     ad_dat=P0;//发光二极管显示
     for(a=10;a>0;a--);
     AD_RD=0;//输出数据线为高阻状态         每改变一次电压值，就需要按下仿真器复位按钮，再点击下载，才能显示新的数字量
  }
}
