单片机ADC电阻调节滑动控制pwm占空比调光程序+Proteus仿真设计

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）


一、硬件设计

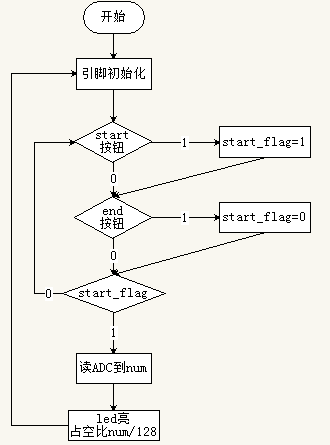

   程序流程图

元件清单:
晶振
电容
电容
电阻
按钮
led
电阻
模数芯片
滑变
三极管
电池盒
电线
洞洞板

开关

软件设计

按下start，开始工作

按下end，关闭

调整滑变，改变亮度

通过按钮打开电灯后，调节滑动来改变的亮度，达到调光的目的。

单片机源程序如下:

1. #include <REG51.h>

2. #include <intrins.h>

3.

4. #define uint unsigned int

5. #define uchar unsigned char

6. //******************adc0832****************************//

7. sbit CLK=        P2^2;//时钟,初始状态为0

8. sbit DI=        P2^3;//数据输入

9. sbit DO=        P2^1; // 数据输出

10. sbit CS=        P2^0;

11. //******************按钮****************************//

12. sbit start =P2^4;

13. sbit end=P2^5;

14. sbit led=P3^5;

15.

16. uchar start_flag;//开始标志

17. //延时

18. void delay(uchar i)

19. {

20.         while(i--)

21.         {

22.                 if(!end)                         //end按钮按下

23.                         start_flag=0;

24.         }

25. }

26. /*******************亮灯函数***************/

27. void led_red(uchar i)//占空比i/13

28. {

29.         led=0;

30.         delay(i/10);

31.         if(i/10<12)

32.         {

33.                 led=1;

34.                 delay(12-i/10);

35.         }

36. }

37. /*********************************************

38. 读取ADC

39. **********************************************/

40. uchar ADC()//通道ch0

41. {

42.         uchar temp0,temp1,i;

43.         CS=0;

44.         temp0=0;

45.         temp1=0;

46.         _nop_();

47.         _nop_();

48.         DI=1;//开始位

49.         _nop_();

50.         _nop_();

51.         CLK=1;

52.         _nop_();

53.         _nop_();

54.         CLK=0;

55.         _nop_();

56.         _nop_();

57.         DI=0;

58.         _nop_();

59.         _nop_();

60. //选择通道0

61.                 DI=1;

62.                 _nop_();

63.                 CLK=1;//上升沿DI=1

64.                 _nop_();

65.                 CLK=0;//1个下降沿DI=1

66.                 _nop_();

67.                 DI=0;

68.                 _nop_();

69.                 CLK=1;

70.                 _nop_();

71.                 CLK=0;//第3个上升沿DI=0

72.                 _nop_();

73.                    DI=1;

74. //********通道选择结束开始读取转换后的二进制数****

75. //下降沿读数，一下进行判断和处理,共8次

76. for(i=0;i<8;i++)

77.    {

78.         temp0=temp0<<1;

79.         CLK=1;

80.     if(DO)

81.            temp0++;

82.            _nop_();

83.            CLK=0;

84.    }

85. for(i=0;i<8;i++)

86.    {

87.         temp1=temp1>>1;

88.         CLK=1;

89.     if(DO)

90.            temp1=temp1 +0x80;

91.            _nop_();

92.            CLK=0;

93.    }

94.          CS=1;

95.    return temp0;

96. }

97. //*********************************************

98. void main()

99. {

100.         uchar num,i;

101.         CLK=0;//ADC时钟初始化

102.         start_flag=0;

103. while(1)

104.         {

105. //按键检测

106.         if(!start)                         //start按钮按下

107.                 {

108.                 start_flag=1;

109.                 }

110.         if(!end)                         //end按钮按下

111.                 {

112.                 start_flag=0;

113.                 }

114.

115.         if(start_flag)

116.         {

117.                 num=ADC();

118.                 P1=num;

119.                 for(i=0;i<100;i++)

120.                         led_red(num);

121.         }

122.         }

123. }


复制代码

所有资料51hei提供下载:
调光灯项目设计.rar (88.96 KB, 下载次数: 128)

2019-10-22 10:39 上传

点击文件名下载附件
下载积分: 黑币 -5

为啥仿真不了呢

谢谢分享!!!

最后for语句还有num不太懂，有没有大神讲解一下调节原理

最后for语句还有num那个字母调占空比，有没有大神讲解一下
