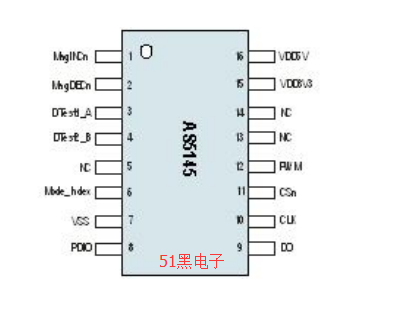

AS5145引脚图:
AS5145是一款非接触式磁力旋转编码器,可进行全周角度的精确测量。它是一个片上系统,内部集成了霍尔元件,模拟前端及数字信号处理。
在进行测量应用时,只需将一个简单的双极可旋转磁体放置在芯片的上方或下方即可。绝对角度测量提供即时显示,磁力角度的分辨率为0.0879度=360/4096,测量的数字信号可用作串行比特流,同时也可作为PWM信号。芯片内部集成一个电源稳压器,在3.3V及5V电源时均可正常工作。
2.主要特性
非接触式高分辨率旋转位置编码,360度全覆盖。
双路12位数字信号输出,
串行接口输出
PWM输出
三增量输出
A/B/I正交(10位/12位)索引输出信号(预编程板本AS5145A为10位,AS5145B为12位)
零位用户可编程。
失效检测模式:磁体位置,监控和掉电。
磁体Z轴位置红黄绿三色指示
|
|
