SP2639+SP6502内置MOS六级能效做5V2.4A

[复制链接]
跳转到指定楼层
楼主

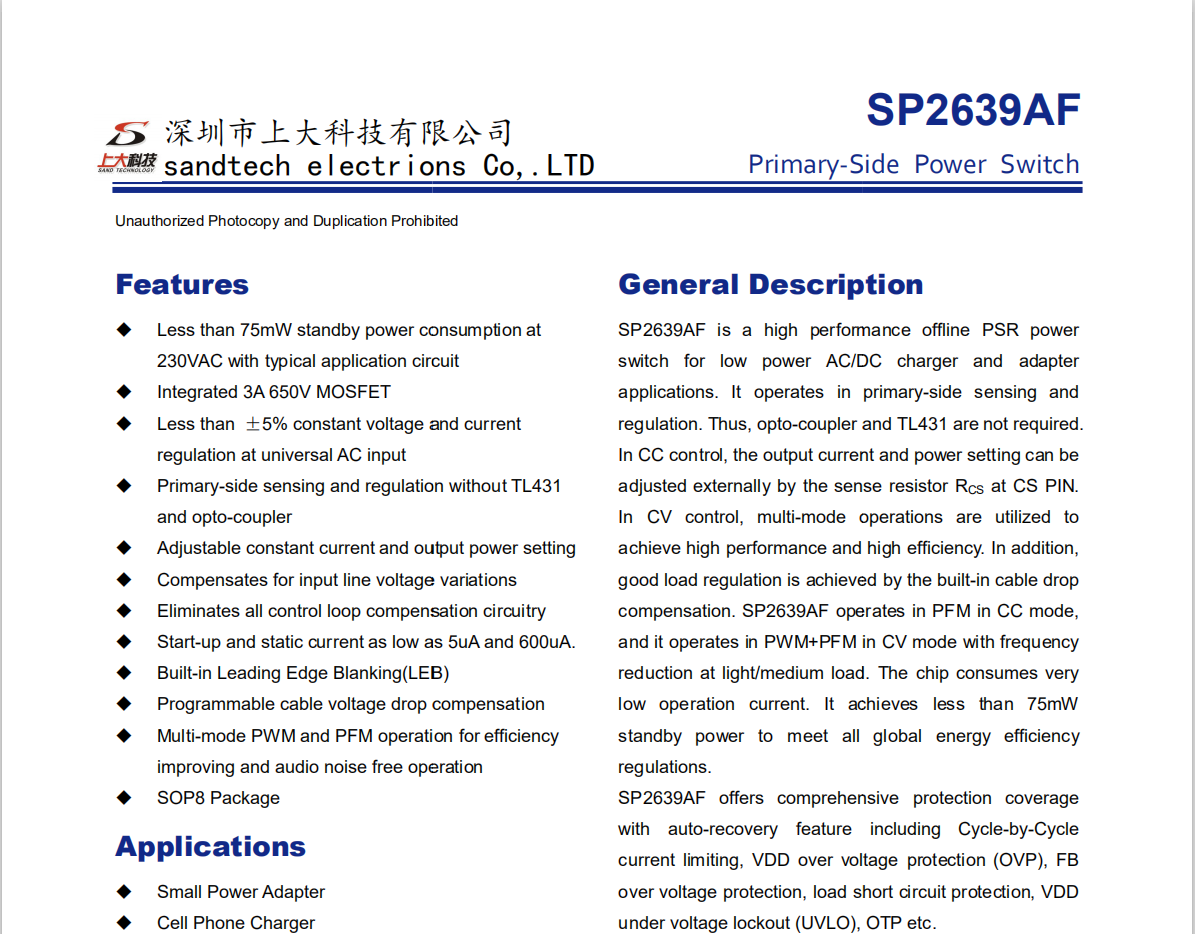

一、概述

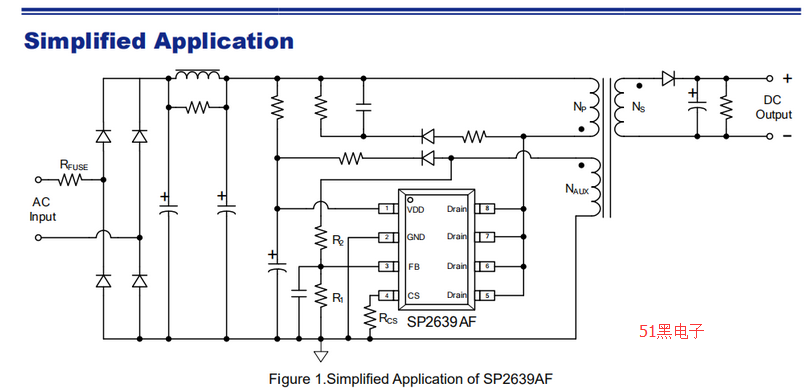

SP2639F 是一款性能优异的原边反馈控制电路,应用于小功率AC/DC 充电器与适配器。控制电路使用原边采样技术进行精确的恒流、恒压控制,可以省去一般应用中的光耦与TL431。在恒流模式下,输出电流可由CS 引脚外接的采样电阻RCS 设定。在恒压模式下,芯片的多种工作模式可以保证较高的整体转换效率。
此外,芯片内置线缆压降补偿,由此取得良好的负载调整率。SP2639F 在恒流模式下工作于PFM 状态,在恒压模式下工作于PWM+PFM 状态,轻载时降频工作。SP2639F 工作电流很低,能够实现小于75mW待机功耗的应用方案。SP2639F 提供全面的保护功能,包括逐周期限流保护(OCP)、VDD 过压保护(OVP)、VDD 欠压保护(UVLO)、反馈环路开路保护、输出短路保护、输出过压保护、过温保护等。其中,输出短路保护、输出过压保护具有自动重启恢复的功能。SP2639F 采用SOP7 封装。


二、特点
全电压范围内具有很高的恒压精度、恒流精度;内置 650V 功率管,使用原边反馈控制,可省去光耦与TL431,可调节设定的恒流值与输出功率,内置原边反馈恒流控制,内建自适应峰值电流控制, 内建原边电感补偿,具有良好的动态响应,多模式控制方式提高工作效率,全电压范围(85~264V)输入时待机功耗小于75mW,内置环路补偿,不需要外置补偿电容,超低的启动电流和工作电流,可外部调整的线缆压降补偿,内置前沿消隐(LEB)功能,集成非常全面的保护功能:VDD 过压保护、VDD 欠压保护、逐周期限流保护、输出短路保护,输出过压保护、过温保护。

三、应用范围
    手机、数码相机充电器,小功率电源适配器,AC/DC LED 照明驱动,替代线性电源。
