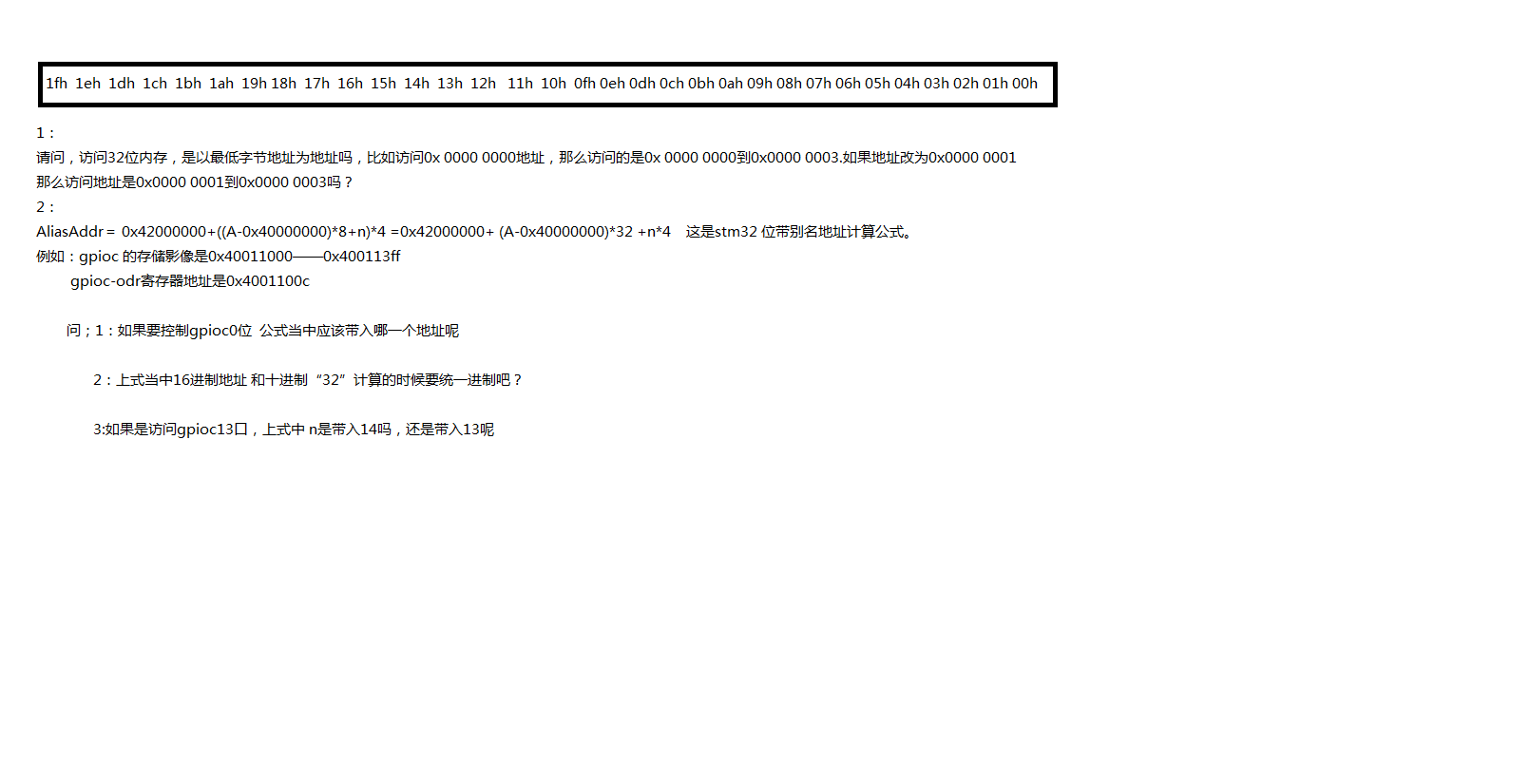

关于stm32 内存地址和位带别名计算

ID:73992 · 发表于 2023-5-3 13:55

ID:883242 · 发表于 2023-5-3 14:59

位带就是个鸡肋，食之无味弃之可惜。8051体系太落后了，RAM太小，一个字节要掰成8个位来用。ARM的位带，为了节约1个字节的7个位，只操作1个位，需要32个位地址空间，实在是没意义。

ID:73992 · 发表于 2023-5-4 16:34

Hephaestus 发表于 2023-5-3 14:59
位带就是个鸡肋，食之无味弃之可惜。8051体系太落后了，RAM太小，一个字节要掰成8个位来用。ARM的位带，为 ...

51单片机子程序以 loop...... ........ ret 或者 reti 结束 stm32有的以 MOV PC,LR结束, 但多个子程序编译时候会警告。还有以PROC ENDP 结尾的。还有BX LR 结尾的。
请问有没有标准的通用格式。上图是12864仿真，程序在箭头的位置死循环，以下是代码。

*************12864亮屏程序 stm32f103c8t6*************************
*************************************************************************
*12864_RS位A10,ODR位带别名 0X422101A8
*12864_RW位A09,ODR位带别名 0X422101A4
*12864_EN位A08,ODR位带别名 0X422101A0
*12864_BUSY_BIT 位GPIOA_IDR07 别名 0X4221011C 忙标志位
*RCC_APB2ENR地址 0X40021018
*GPIOA_CRL地址 0X40010800
*GPIOA_CRH地址 0X40010804
*GPIOA_ODR地址 0X4001080C
*GPIOA_IDR地址 0X40010808
*GPIOA_00地址 0X42210180
*
*
*************************************************************************
RCC_APB2ENR EQU 0X40021018
GPIOA_CRL EQU 0X40010800
GPIOA_CRH EQU 0X40010804
GPIOA_ODR EQU 0X4001080C
LCD12864_RS EQU 0X422101A8
LCD12864_RW EQU 0X422101A4
LCD12864_EN EQU 0X422101A0
LCD12864_BUSY_BIT EQU 0X4221011C
GPIOA_00 EQU 0X42210180
AREA ICODE,CODE
ENTRY
EXPORT __main
__main
BL SYSTEM_BIOS ;调用系统设置
BL LCD12864INIT ;调用屏幕初始化
MOV R3,#0X80 ;12864第一格
BL LCD12864WRITE_CMD ;
MOV R4,#0X41 ;显示字符A
LOOP B LOOP
*************系统设置子程序********************
SYSTEM_BIOS
LDR R0,=RCC_APB2ENR ;打开RCC_APB2ENR
MOV R1,#0X0000000C ;打开GPIOA时钟
STR R1,[R0]
LDR R0,=GPIOA_CRL ;设置GPIOA低8位为输出
MOV R1,#0X33333333
STR R1,[R0]
LDR R0,=GPIOA_CRH ;设置GPIOA_08_09_10为输出
MOV R1,#0X00000333
STR R1,[R0]
LDR R0,=LCD12864_EN ;设置12864_EN为0
MOV R1,#0
STR R1,[R0]
BX LR ;子程序返回语句
SYSTEM_BIOS_END ;返回
*************LCD12864初始化子程序********************
LCD12864INIT
MOV R3,#0X38
BL LCD12864WRITE_CMD
MOV R3,#0X38
BL LCD12864WRITE_CMD
MOV R3,#0X0C
BL LCD12864WRITE_CMD
MOV R3,#0X06
BL LCD12864WRITE_CMD
MOV R3,#0X01
BL LCD12864WRITE_CMD
BX LR
LCD12864INIT_END
*************LCD12864读状态孙程序********************
LCD12864_BUSY
LDR R0,=LCD12864_EN ;EN=0
MOV R1,#0
STR R1,[R0]
LDR R0,=LCD12864_RS ;RS=0
MOV R1,#0
STR R1,[R0]
LDR R0,=LCD12864_RW ;RW=1
MOV R1,#1
STR R1,[R0]
LDR R0,=LCD12864_EN ;EN=1
MOV R1,#1
STR R1,[R0]
LCD12864_BUSY1
LDR R0,=LCD12864_BUSY_BIT
LDR R1,[R0] ;读标志
MOVS R0,R1 ;显示标志到APSR
BNE LCD12864_BUSY1 ;标志判断,为0重新则读取
LDR R0,=LCD12864_EN ;EN=0
MOV R1,#0
STR R1,[R0]
;LDR R0,=GPIOA_00 ;GPIOA00=1
;MOV R1,#1
;STR R1,[R0]
BX LR ;子程序返回语句
LCD12864__BUSY_END
*************LCD12864写指令子程序********************
LCD12864WRITE_CMD ;R3作为指令传递
LDR R0,=LCD12864_EN ;EN=0
MOV R1,#0
STR R1,[R0]
BL LCD12864_BUSY ;调用判忙程序
LDR R0,=LCD12864_RS ;RS=0
MOV R1,#0
STR R1,[R0]
LDR R0,=LCD12864_RW ;RW=0
MOV R1,#0
STR R1,[R0]
LDR R0,=LCD12864_EN ;EN=1
MOV R1,#1
STR R1,[R0]
LDR R0,=GPIOA_ODR ;
LDR R1,[R0] ;取出ODR值
LDR R2,=0X0000FF00
AND R1,R2 ;ODR低八位置0
ORR R3,R1 ;GPIOA高八位写入R3
STR R3,[R0] ;指令写入显示屏
LDR R0,=LCD12864_EN ;EN=0
MOV R1,#0
STR R1,[R0]
BX LR;子程序返回语句
LCD12864WRITE_CMD_END
*************LCD12864写数据孙程序********************
LCD12864WRITE_DAT ;R4作为数据传递
LDR R0,=LCD12864_EN ;EN=0
MOV R1,#0
STR R1,[R0]
BL LCD12864_BUSY ;调用判忙
LDR R0,=LCD12864_RS ;RS=1
MOV R1,#1
STR R1,[R0]
LDR R0,=LCD12864_RW ;RW=0
MOV R1,#0
STR R1,[R0]
LDR R0,=LCD12864_EN ;EN=1
MOV R1,#1
STR R1,[R0]
LDR R0,=GPIOA_ODR ;
LDR R1,[R0] ;取出ODR值
LDR R2,=0X0000FF00
AND R1,R2 ;ODR低八位置0
ORR R4,R1 ;GPIOA高八位写入R3
STR R4,[R0] ;数据写入显示屏
LDR R0,=LCD12864_EN ;EN=0
MOV R1,#0
STR R1,[R0]
BX LR ;子程序返回语句
LCD12864WRITE_DAT_END
END

复制代码

ID:883242 · 发表于 2023-5-5 17:16

知道你什么意思了，你以为汇编语言是一门“语言”，学会了一门就可以融会贯通学会别的了，你的理解完全错误。

汇编只是机器码助记符的汇集、组合。在不同平台上面，二进制机器码完全不一样，自然汇编也就完全不一样。你天真的以为学了51汇编就能整ARM汇编，事实却是，你学的51汇编对你学ARM汇编不但没有任何帮助，反而会起到反作用。正确的做法是完全忘掉以前你学的汇编，从头开始虚心的学习新的一个指令体系。
