74ls373是常用的地址锁存器芯片，它实质是一个是带三态缓冲输出的8D触发器，在单片机系统中为了扩展外部存储器，通常需要一块74ls373芯片，

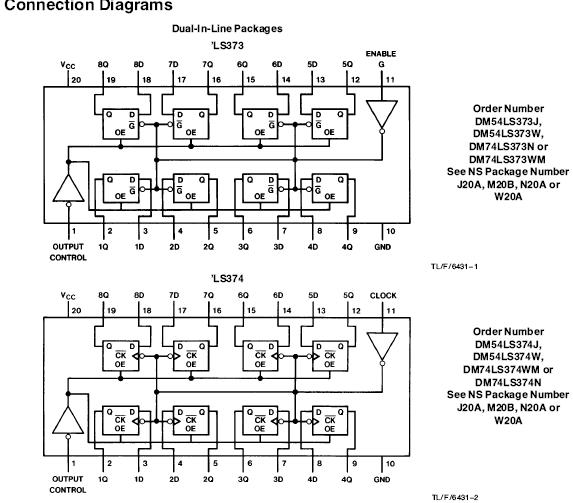

74ls373内部结构图与74ls373引脚图
(1).1脚是输出使能(OE),是低电平有效,当1脚是高电平时,不管输入3、4、7、8、13、14、17、18如何,也不管11脚(锁存控制端,G)如何,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部呈现高阻状态(或者叫浮空状态);
(2).当1脚是低电平时,只要11脚(锁存控制端,G)上出现一个下降沿,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)立即呈现输入脚3、4、7、8、13、14、17、18的状态.
锁存端LE 由高变低时，输出端8 位信息被锁存，直到LE 端再次有效。 当三态门使能信号OE为低电平时，三态门导通，允许Q0~Q7输出，OE为高电平时，输出悬空。当74LS373用作地址锁存器时，应使OE为低电平，此时锁存使能端C为高电平时，输出Q0~Q7 状态与输入端D1~D7状态相同；当C发生负的跳变时，输入端D0~D7 数据锁入Q0~Q7。51单片机的ALE信号可以直接与74LS373的C连接。
详细资料请见:http://www.51hei.com/chip/165.html
74ls373与单片机接口：
1D~8D为8个输入端。
1Q~8Q为8个输出端。
G是数据锁存控制端；当G=1时，锁存器输出端同输入端；当G由“1”变为“0”时，数据输入锁存器中。
OE为输出允许端；当OE=“0”时，三态门打开；当OE=“1”时，三态门关闭，输出呈高阻状态。

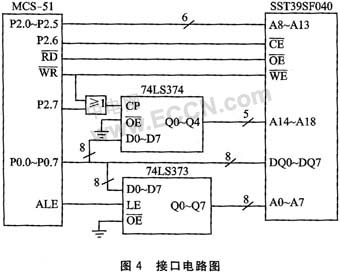

在MCS-51单片机系统中，常采用74LS373作为地址锁存器使用，其连接方法如上图所示。其中输入端1D~8D接至单片机的P0口，输出端提供的是低8位地址，G端接至单片机的地址锁存允许信号ALE。输出允许端OE接地，表示输出三态门一直打开。
